Małogabarytowe, izolowane przełączniki przemysłowe z funkcjami diagnostycznymi

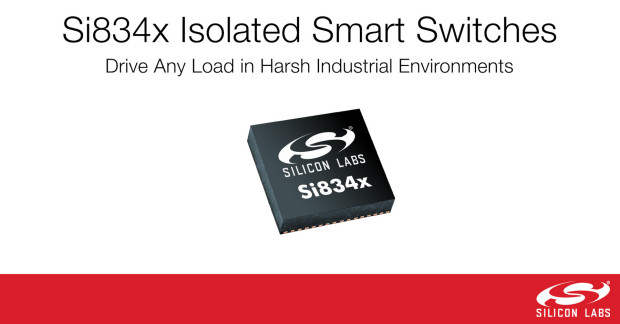

Silicon Labs wprowadza na rynek serię małogabarytowych, izolowanych przełączników umożliwiających sterowanie dowolnych typów obciążeń, również w ciężkich warunkach przemysłowych. Izolowane przełączniki serii Si834x mogą współpracować z obciążeniami indukcyjnymi, jak zawory elektromagnetyczne, przekaźniki i lampy. Każdy z przełączników zawiera barierę izolacyjną CMOS, zapewniającą większą niezawodność i lepsze parametry od bariery oferowanej przez sprzęgacze optyczne. W szczególności, są one odporne na przepięcia o szybkości narastania zboczy do co najmniej 100 kV/µs.

Przełączniki Si834x występują w wersjach high-side i low-side. Ich rezystancja wewnętrzna RON wynosi 145 mΩ, a dopuszczalny prąd ciągły 700 mA. Do standardu należy zestaw wbudowanych zabezpieczeń oraz zaawansowanych funkcji diagnostycznych dla poszczególnych przełączników. Interfejs logiczny występuje w dwóch wariantach w zależności od układu: równoległym (4 wejścia CMOS) oraz SPI, umożliwiającym kontrolę nawet do 128 kanałów. Funkcje diagnostyczne obejmują detektor rozwarcia wyjścia oraz zabezpieczenie nadprądowe, nadnapięciowe i termiczne.

Przełączniki serii Si834x są produkowane w obudowach DFN-32 o powierzchni 9 x 9 mm. Ceny wersji Si834x4x z interfejsem równoległym zaczynają się od 1,90 USD przy zamówieniach 100 tys. sztuk. Ceny wersji Si834x8x z interfejsem SPI zaczynają się od 2,09 USD. Do obu wariantów firma Silicon Labs oferuje zestawy ewaluacyjne.

Pozostałe parametry:

• napięcie zasilania sekcji logicznej: 2,25…5,5 V,
• napięcie zasilania przełącznika: 9…32 V,
• dopuszczalny prąd impulsowy: 8 A @ 20 ms,
• ochrona ESD: do 5 kV,
• izolacja: 1,5 kV rms,
• zakres temperatur pracy: -40…+125°C.
