Dwukanałowy przełącznik termiczny na zakres temperatur pracy od -50 do +130°C

TMP390 to ultra-energooszczędny, dwukanałowy przełącznik termiczny, zapewniający sygnalizację przekroczenia dolnej i górnej temperatury progowej w zakresie od -50 do +130°C. Jego temperatury progowe oraz szerokość pętli histerezy są programowane za pomocą dwóch standardowych rezystorów z szeregu E96 (1%), mogących przyjmować jedną z 48 wartości z zakresu od 1,05 do 909 kΩ.

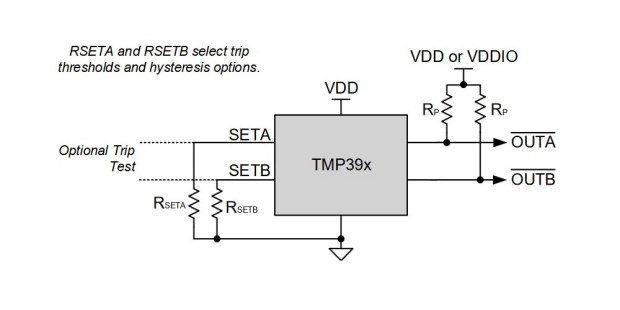

Rezystor umieszczony między wejściem SETA i masą ustala górną temperaturę progową kanału A w zakresie od +30 do +124°C z krokiem 2°C. Rezystor umieszczony między wejściem SETB i masą ustala dolną temperaturę progową kanału B (od -50 do +25°C z krokiem 5°C) oraz szerokość pętli histerezy, mogącą wynosić 5 lub 10°C dla obu kanałów. Dokładność pomiaru temperatury może wynosić w zależności do wersji układu ±3°C lub ±3,5°C w całym zakresie dopuszczalnych temperatur pracy.

TMP390 pracuje z napięciem zasilania od 1,62 do 5,5 V i pobiera typowo 0,5 μA prądu (przy +25°C). Jest zamykany w 6-wyprowadzeniowej obudowie SOT-563 o wymiarach 1,6 x 1,2 mm.
