Czujnik ciśnienia bezwzględnego 26…126 kPa o wymiarach 2,0 x 2,0 x 0,8 mm

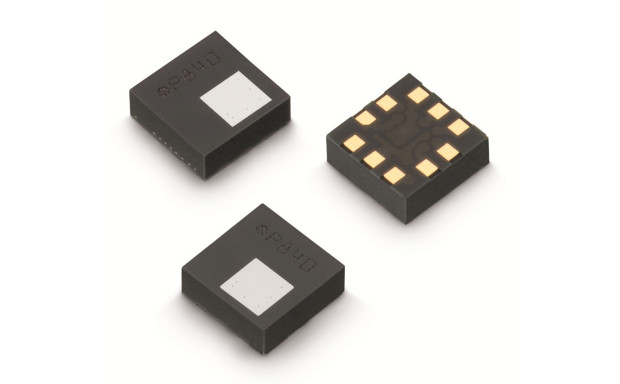

Jeden z najmniejszych czujników ciśnienia bezwzględnego firmy Würth Elektronik, WSEN-PADS jest zamykany w obudowie SMD o wymiarach zaledwie 2,0 x 2,0 x 0,8 mm. Jest to czujnik zrealizowany w technologii MEMS, przeznaczony do pomiaru ciśnienia w zakresie od 26 do 126 kPa. Do przetwarzania sygnałów pomiarowych zastosowano tu układ ASIC i czujnik temperatury, umożliwiające wyprowadzanie wykalibrowanego sygnału pomiarowego.

Czujnik WSEN-PADS daje możliwość przygotowania danych pomiarowych do różnych aplikacji przy użyciu zintegrowanych, aktywowanych przez użytkownika algorytmów, co redukuje rozmiar kodu we współpracującym kontrolerze. Wyniki pomiaru są wyprowadzane za pośrednictwem interfejsu I²C z częstotliwością programowaną w zakresie od 1 do 200 Hz.. Dodatkowo, WSEN-PADS zawiera wyjście przerwania, którego funkcja może być modyfikowana przez użytkownika.

Przykładem zastosowania WSEN-PADS jest realizacja funkcji wysokościomierza. Dzięki dużej rozdzielczości, czujnik może dostarczać informacji, umożliwiających odwzorowanie położenia poszczególnych pięter w systemach nawigacji wewnątrz budynków.

Zaletą modelu WSEN-PADS są nie tylko bardzo małe wymiary, pozwalające na montaż w urządzeniach mobilnych; ze względu na bardzo mały pobór mocy, układ może być zasilany zarówno z baterii, jak i źródeł energy harvesting. Pracuje w przemysłowym zakresie temperatur otoczenia od -40 do +85°C. Firma Würth Elektronik oferuje do niego płytkę ewaluacyjną (ozn. 2511223013391).
