2- i 8-bitowe przesuwniki poziomów logicznych do zastosowań w motoryzacji
Diodes Incorporated

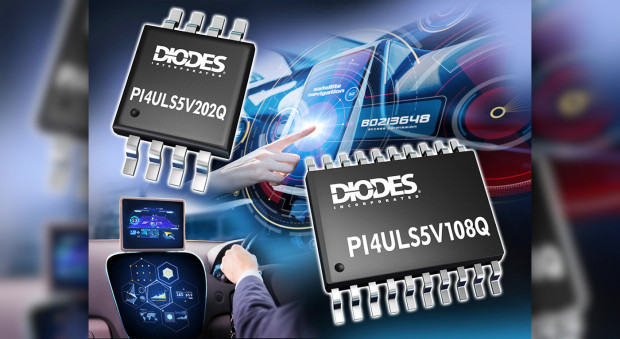

PI4ULS5V108Q i PI4ULS5V202Q to nowe dwukierunkowe translatory poziomów logicznych z oferty firmy Diodes, pracujące bez wejścia PIN ustalającego kierunek transmisji. Oba uzyskały kwalifikację AEC-Q100 pozwalającą na zastosowania w aplikacjach samochodowych. Mogą pracować w szerokim zakresie temperatur otoczenia od -40 do +125°C. Znajdują zastosowanie m.in. do komunikacji niskonapięciowych układów ASIC z układami peryferyjnymi.
PI4ULS5V108Q to translator 8-bitowy, zamykany w obudowie TSSOP-20. Pracując z obciążeniem pojemnościowym do 30 pF, umożliwia transmisję sygnałów o częstotliwości do 100 MHz, natomiast dla obciążeń pojemnościowych 50 pF częstotliwość ta zmniejsza się do 40 MHz. Porty A i B obsługują zakresy napięć od 0,95 do 3,3 V oraz od 1,8 do 5 V, co zapewnia zgodność z układami TTL stosowanymi w aplikacjach przemysłowych i telekomunikacyjnych. Możliwość ustawienia różnych wartości napięć na poszczególnych kanałach czyni PI4ULS5V108Q translatorem bardzo elastycznym w implementacji.
PI4ULS5V202Q to translator 2-bitowy zamykany w obudowie MSOP-8. Oba jego porty obsługują ten sam zakres napięć od 1,2 do 5,5 V, dzięki czemu sygnały z jednego portu mogą być konwertowane do współpracy z podłączonymi do drugiego portu układami o większym lub mniejszym napięciu zasilania. Układ zapewnia przepustowość 2 Mbps przy pracy portów w konfiguracji z otwartym drenem oraz 20 Mbps przy pracy portów w konfiguracji push-pull. Rezystory polaryzujące pull-up 10 kΩ są zintegrowane wewnątrz układu.
