Miniaturowy, ultradźwiękowy czujnik odległości Time-of-Flight o zasięgu pomiaru do 5 m

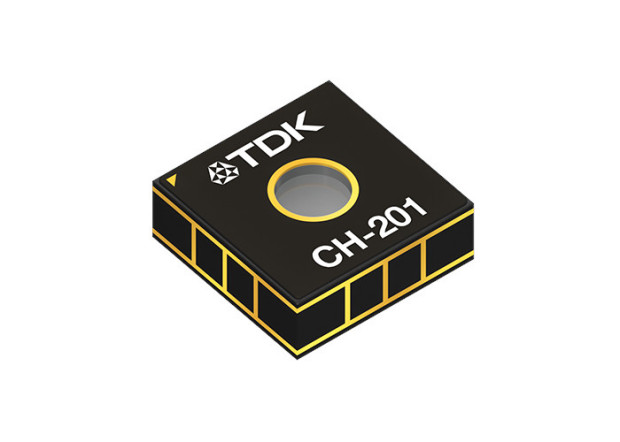

Chirp Microsystems wprowadza na rynek miniaturowy, ultradźwiękowy czujnik odległości Time-of-Flight o dużym zasięgu pomiaru, zamykany w obudowie LGA o wymiarach 3,5 x 3,5 x 1,26 mm, nadającej się do montażu w zwykłym procesie przepływowym. Został on zrealizowany w technologii MEMS. W porównaniu z innymi tego typu czujnikami z oferty Chirp, model CH201 zapewnia dłuższy zasięg pomiaru, wynoszący do 5 m. Zawiera własny mikrokontroler, realizujący zaawansowane algorytmy DSP i wysyłający wynik pomiaru za pośrednictwem interfejsu I²C.

Dzięki zastosowaniu techniki pomiaru wykorzystującej odbite echo impulsu ultradźwiękowego, CH201 jest niewrażliwy na warunki oświetleniowe. Może pracować również w pełnym świetle słonecznym, zapewniając milimetrową dokładność bez względu na kolor i przeźroczystość obiektu. Jego szerokie pole widzenia (45° FoV) umożliwia równoczesny pomiar odległości do wielu obiektów.

Czujnik CH201 pracuje z napięciem zasilania 1,8 V pobierając przykładowo 15 μW mocy przy zasięgu 1 m i szybkości próbkowania 1 Sps oraz 500 μW przy 4 m i 25 Sps. Jego zakres dopuszczalnych temperatur pracy rozciąga się od -40 do +85°C. Zakres zastosowań obejmuje systemy sztucznej/wirtualnej rzeczywistości, systemy unikania przeszkód w dronach i robotach, drukarki i skanery, czujniki zbliżeniowe, instalacje smart home i inne.

Pozostałe cechy:

• zasięg pomiaru od 20 cm do 5 m,
• szybkość próbkowania do 100 Sps,
• szum 0,2 mm RMS w odległości 1 m,
• programowalne tryby pracy, optymalizowane dla pomiarów na długą i krótką odległość,
• programowalne wyjście przerwania,
• sterownik niezależny od platformy programowej.
