16-bitowy mikrokontroler RISC z pamięcią Flash i sterownikiem wyświetlaczy LCD

S1C17M40 to energooszczędny 16-bitowy mikrokontroler z wbudowaną pamięcią Flash, polecany do zastosowań w urządzeniach domowych obsługiwanych zdalnie, np. klimatyzatorach oraz w małych urządzeniach automatyki przemysłowej, np. przełącznikach czasowych i licznikach.

Energooszczędne mikrokontrolery wyróżniające się energooszczędną pracą i wbudowanym sterownikiem wyświetlacza LCD, zyskały dużą popularność wśród klientów projektujących urządzenia małogabarytowe. Podczas, gdy większość produkowanych obecnie mikrokontrolerów pracuje z niskimi napięciami zasilania, wciąż istnieje popyt rynkowy – zwłaszcza w sektorze automatyki przemysłowej i niektórych urządzeń konsumenckich – na mikrokontrolery 5-woltowe. Dlatego też firma Epson w 2017 roku rozpoczęła produkcję mikrokontrolerów serii S1C17M3 mogących pracować z napięciem zasilania z zakresu od 1,8 do 5,5 V.

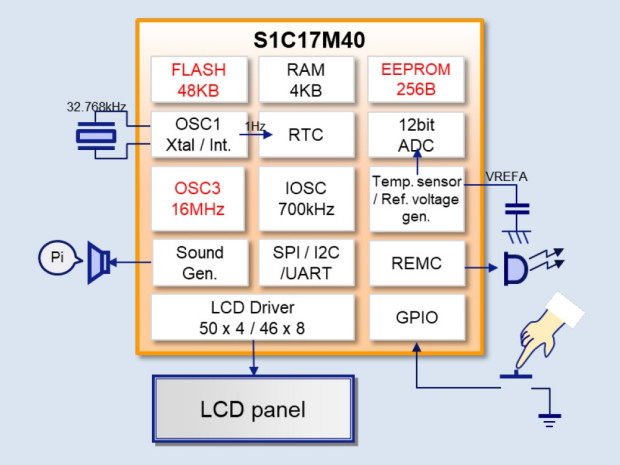

Nowo wprowadzony na rynek model S1C17M40 stanowi ulepszoną wersję mikrokontrolerów wcześniejszej serii. Również zawiera on wbudowany oscylator, przy czym w odróżnieniu od S1C17M3 zapewnia stabilność ±1% w zakresie temperatur pracy od 0 do +85°C, a nie tylko w temperaturze pokojowej. Został wyposażony w pamięć EEPROM o pojemności 256 B, nie występującą w mikrokontrolerach wcześniejszej serii. Multiplekser portów wejściowych (UPMUX) umożliwia programowe przypisywanie funkcji wejścia/wyjścia do poszczególnych portów.

S1C17M40 to energooszczędny mikrokontroler, pobierający 170 µA/MHz prąd w stanie Run oraz 0,25 µA w trybie Sleep. Zawiera wbudowany detektor napięcia zasilającego, 12-bitowy przetwornik A/C SAR, zegar RTC, zestaw timerów oraz trzy typy interfejsów szeregowych: UART, SPI i I²C. Jest produkowany w dwóch typach obudów: TQFP12-48 i QFP13-64.
