Moduł Bluetooth 5.2 SoC z portem USB i obsługą standardów BLE, Bluetooth mesh, Thread i Zigbee

Firma Nordic Semiconductor wprowadziła do oferty nowy moduł komunikacyjny Bluetooth 5.2 SoC zawierający wbudowany port USB 2.0 Full Speed oraz zapewniający obsługę standardów BLE, Bluetooth mesh, Thread i Zigbee.

nRF52820 oferuje wszystkie funkcje wspierane przez standard Bluetooth 5.2, w tym Bluetooth Long Range i Direction Finding. Charakteryzuje się wyjątkowo małym poborem mocy. Pracuje pod kontrolą 32-bitowej jednostki obliczeniowej ARM Cortex-M4, taktowanej zegarem 64 MHz z 256 KB pamięci Flash i 32 KB pamięci RAM.

W połączeniu z mikroprocesorem aplikacyjnym, nRF52820 oferujący maksymalną moc wyjściową +8 dBm, nadaje się idealnie do zastosowań w bramkach dostępowych i innych aplikacjach smart home wymagających łączności bezprzewodowej. Jego szeroki zakres dopuszczalnej temperatury pracy od -40 do +105°C pozwala na zastosowania w przemyśle, w tym w profesjonalnych systemach oświetleniowych.

Kluczową cechą układu jest wbudowany interfejs USB Full Speed o przepustowości 12 Mbps, zapewniający szybką komunikację przy małych opóźnieniach z wieloma typami urządzeń host, w tym z komputerami PC, smartfonami i bramkami dostępowymi. Umożliwia on również aktualizację oprogramowania firmware. Oprócz głównych regulatorów napięcia, nRF52820 zawiera specjalny regulator dokonujący konwersji napięcia szyny 5 V VBUS do poziomu 3,3 V wykorzystywanego do sygnalizacji USB, eliminując konieczność montażu dodatkowego, zewnętrznego regulatora.

nRF52820 zawiera do 18 linii GPIO, komparator analogowy oraz interfejsy I²C, SPI i UART. Pracuje z napięciem zasilania z zakresu od 1,7 do 5,5 V, co pozwala na zasilanie z baterii zegarkowej i akumulatorków. Ponadto, może być zasilany napięciem 5 V pobieranym z portu USB przy podłączonym urządzeniu USB host.

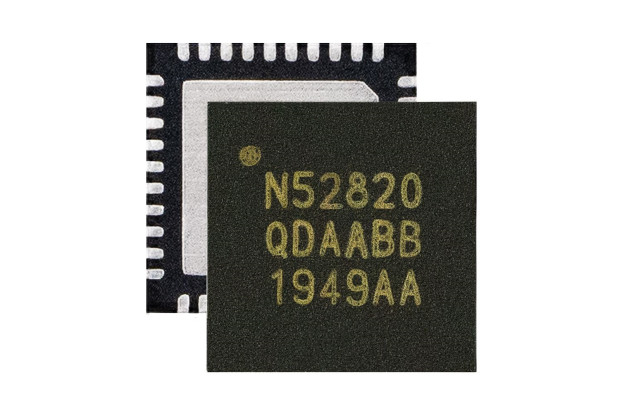

nRF52820 jest zamykany w obudowie QFN40 (5 x 5 mm) kompatybilnej pod względem rozkładu wyprowadzeń z wersją nRF52833 SoC.
