Cyfrowy czujnik temperatury i wilgotności o korzystnym współczynniku parametrów do ceny

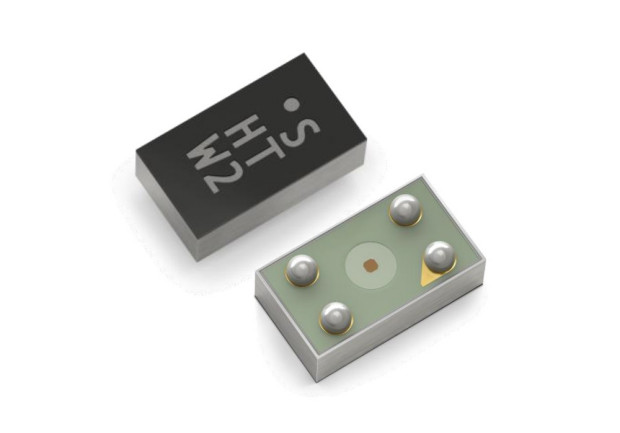

Cyfrowy czujnik temperatury i wilgotności SHTW2 firmy Sensirion zapewnia dużą dokładność pomiaru przy niskiej cenie. Jest czujnikiem 2. generacji, zamykanym w obudowie WLCSP (1,3 x 0,7 x 0,5 mm) o siedmiokrotnie mniejszej objętości od wcześniejszych wersji w obudowach DFN. Bazuje na opracowanej przez Sensirion technologii CMOSens, pozwalającej na umieszczenie na pojedynczym chipie kompletnego toru pomiarowego obejmującego pojemnościowy czujnik wilgotności, czujnik temperatury typu bandgap, analogowy i cyfrowy układ przetwarzania sygnału, przetwornik A/C, pamięć współczynników kalibracyjnych oraz cyfrowy interfejs komunikacyjny z obsługą trybu I²C fast.

SHTW2 mierzy wilgotność względną w zakresie od 0 do 100% RH i temperaturę w zakresie od -30 do +100°C, zapewniając dokładność wynoszącą typowo ±3 %RH i ±0,3°C. Pracuje z napięciem zasilania 1,8 V i pobiera średnio 2 µW mocy przy pomiarach realizowanych w 1-sekundowych odstępach. Czas odpowiedzi czujnika wynosi typowo 8 s dla pomiaru wilgotności oraz 5…30 s (w zależności od przewodności cieplnej podłoża) dla pomiaru temperatury.
