Układ zarządzania zasilaniem do dysków SSD, mikrokontrolerów i FPGA

Firma Qorvo wprowadza na rynek nowy układ zarządzania zasilaniem do dysków SSD oraz układów zasilania FPGA i mikrokontrolerów. Jest to układ programowalny o dużym stopniu integracji, charakteryzujący się małymi gabarytami i dużą elastycznością przy konfigurowaniu. Wymaga minimum elementów współpracujących, a jego parametry mogą być programowane przez projektanta za pośrednictwem szyny I2C, bez konieczności wprowadzania zmian w projekcie płytki drukowanej. Należą do nich m.in. napięcie wyjściowe, slew rate, kolejność włączania napięć, częstotliwość taktowania i tryby pracy.

ACT86600 pracuje z napięciem zasilania od 2,7 do 14,4 V. Zawiera 5 wysokoprądowych regulatorów napięcia step-down (dwa o wydajności prądowej 6 A, dwa 4-amperowe i jeden 0,5 A), konwerter DC-DC buck-boost (0,6 A) i 7 programowalnych linii GPIO. Zapewnia sprawność sięgającą 96%. Umożliwia programowanie napięć wyjściowych w zakresie od 0,6 do 5,25 V. Częstotliwości taktowania poszczególnych regulatorów mogą być niezależne programowane w zakresie od 400 kHz do 1,9 MHz. Ponadto, regulatory wysokoprądowe mogą być opcjonalnie łączone w konfiguracji pojedynczego regulatora 2-fazowego o wydajności prądowej 12 A. Linie GPIO mogą być użyte np. do sekwencyjnego włączania regulatorów zewnętrznych, sygnalizacji Power Good lub innych funkcji.

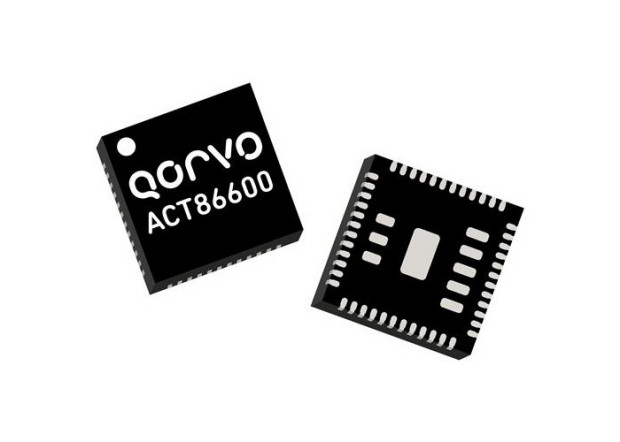

ACT86600 charakteryzuje się małym poborem prądu w stanie spoczynkowym, poniżej 300 µA. Zawiera zabezpieczenie podnapięciowe, nadnapięciowe i nadprądowe. Jest zamykany w obudowie QFN o powierzchni 6 x 6 mm.
