Ultraminiaturowe konwertery DC-DC step-down o napięciu wejściowym do 36 V

Torex Semiconductor informuje o wprowadzeniu do sprzedaży dwóch nowych konwerterów DC-DC step-down z wbudowaną cewką indukcyjną, mogących pracować w szerokim zakresie napięcia wejściowego od 3 do 36 V. Są to ultraminiaturowe konwertery z kwalifikacją AEC-Q100, które w najprostszej konfiguracji wymagają współpracy jedynie z wejściowym i wyjściowym kondensatorem ceramicznym oraz z dzielnikiem rezystorowym ustalającym napięcie wyjściowe. Zapewniają wydajność prądową równą 600 mA.

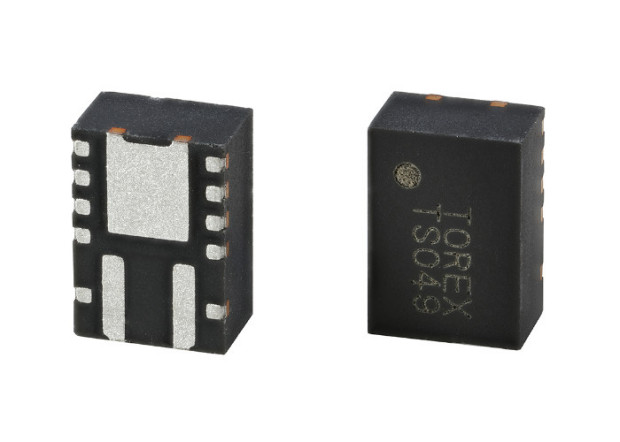

XDL605 i XDL606 są zamykane w obudowach DFN3625-11B o wymiarach 3,6 x 2,5 x 1,55 mm i konstrukcji wettable flank, ułatwiającej prowadzenie automatycznej optycznej inspekcji połączeń. Umożliwiają programowanie napięcia wyjściowego w zakresie od 1,8 do 5,0 V. Są taktowane zegarem 2,2 MHz. XDL605 pracuje w trybie PWM, natomiast XDL606 automatycznie przełącza się między trybami PWM/PFM w zależności od natężenia prądu wyjściowego. Czas rozruchu w trybie soft start, wynoszący standardowo 2 ms, może być regulowany za pomocą zewnętrznego rezystora i kondensatora. Do standardowego wyposażenia obu układów należy wyjście power good, sygnalizujące poprawną wartość napięcia wyjściowego oraz zabezpieczenie nadprądowe, zwarciowe, podnapięciowe i termiczne.
