Scalony czujnik temperatury o dokładności ±0,1°C i 16-bitowej rozdzielczości

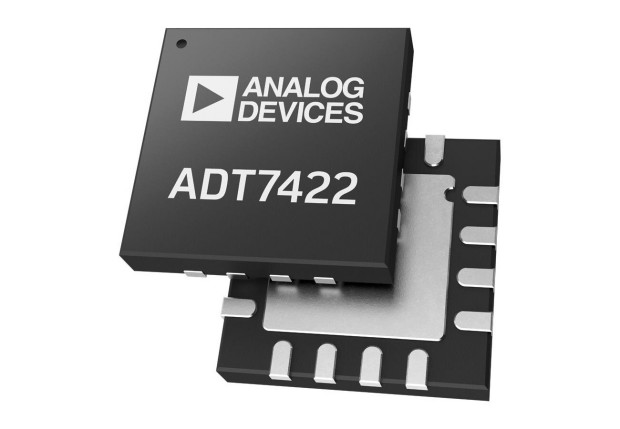

ADT7422 to precyzyjny scalony czujnik temperatury o dokładności od ±0,1°C i 16-bitowej rozdzielczości, wyposażony w interfejs I²C. Może on znaleźć szeroki zakres zastosowań w aparaturze medycznej, systemach transportu i magazynowania żywności, w instalacjach HVAC, do kompensowania temperatury zimnego złącza termopar, kontroli temperatury diod laserowych oraz jako zamiennik detektorów RTD i termistorów.

Jeśli chodzi o zastosowania medyczne, ADT7422 spełnia wymogi normy ASTM E1112. Zapewnia rozdzielczość 0,0078°C i dokładność ±0,1°C (+25…+50°C, 3,0 V) po przylutowaniu do płytki drukowanej w urządzeniu docelowym, bez potrzeby przeprowadzania kalibracji. W szerszym zakresie temperatury od -20 do +105°C i przy tolerancji napięcia zasilania 2,7…3,3 V, dokładność wynosi ±0,25°C.

Struktura układu obejmuje sensor, źródło referencyjne bandgap i precyzyjny przetwornik A/C. ADT7422 pracuje z napięciem zasilania 3 V, pobierając typowo 140 µW mocy (przy 1 Sps). Może być przełączany w tryb shutdown, w którym pobór mocy obniża się do 6 µW. Udostępnia dwie linie adresowe, pozwalające na współpracę do 4 czujników dołączonych do wspólnej szyny. Jest łatwy w implementacji: nie wymaga kalibrowania temperatury ani korygowania nieliniowości charakterystyki. Oprócz interfejsu I²C zawiera dwa wyjścia przerwania: CT i INT sygnalizujące odpowiednio przekroczenie temperatury krytycznej (standardowo +147°C) oraz dolnej lub górnej temperatury progowej, ustalonej przez użytkownika.

Układ jest zamykany w obudowie LFCSP-16 (4 x 4 mm). Producent oferuje do niego zestaw ewaluacyjny EVAL-TempSense-ARDZ umożliwiający łatwą ocenę parametrów przy współpracy z komputerem ze środowiskiem Arduino IDE.
