Niskoszumowy regulator LDO do układów wrażliwych na tętnienia zasilania

Diodes Incorporated
Produkt firmy:
Diodes Incorporated

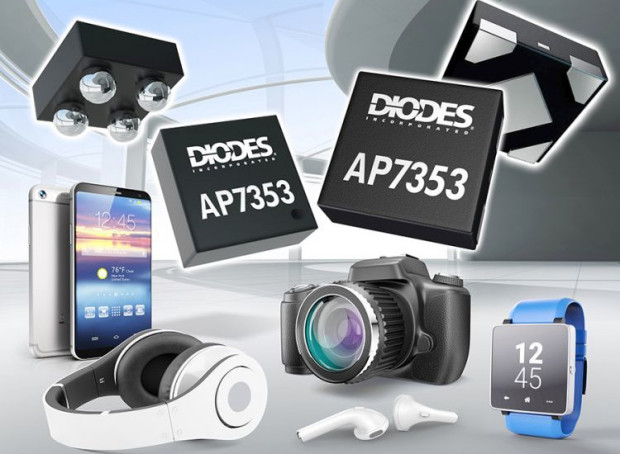

AP7353 to niskoszumowy regulator LDO do aplikacji szczególnie wrażliwych na tętnienia napięcia zasilającego, zamykany w obudowie X1-WLB0707-4 o wymiarach zaledwie 0,67 x 0,67 x 0,4 mm. Akceptuje on napięcia wejściowe z zakresu od 2,0 do 5,5 V i umożliwia programowanie napięcia wyjściowego na ustalonych fabrycznie wartościach od 1,8 do 4,5 V, zapewniając wydajność prądową 250 mA.

Dzięki skutecznemu tłumieniu tętnień wejściowych, szybkiej odpowiedzi impulsowej i dużej odporności na wahania napięcia wejściowego, AP7353 może znaleźć zastosowanie w urządzeniach bateryjnych do zasilania obwodów audio, wideo i w.cz., wymagających źródła napięcia o bardzo dobrej stabilności. Charakteryzuje się bardzo małym poborem prądu w stanie spoczynkowym, wynoszącym 18 µA. Zapewnia dokładność napięcia wyjściowego wynoszącą 1,0% w temperaturze pokojowej i 2,0% w zakresie -40…+125°C. Opcjonalnie może być wyposażony w funkcję output discharge, zapewniającą automatyczne rozładowanie pojemności wyjściowej po wyłączeniu zasilania.

Ważniejsze parametry:

  • zakres napięć wejściowych: 2,0…5,5 V,
  • zakres napięć wyjściowych: 1,8…4,5 V,
  • wydajność prądowa: 250 mA,
  • dokładność napięcia wyjściowego: 1,0% @ 25°C,
  • PSRR: 90 dB (1 kHz, IOUT=10 mA),
  • wyjściowe napięcie szumu: 10 μVrms @ 10 Hz…100 kHz,
  • pobór prądu w trybie spoczynkowym: 18 μA,
  • zakres temperatury pracy: -40…+85°C.



Więcej na: www.diodes.com
