Detektor mocy w.cz. na pasmo 100 MHz...70 GHz o zakresie dynamicznym 35 dB
Analog Devices, Inc.

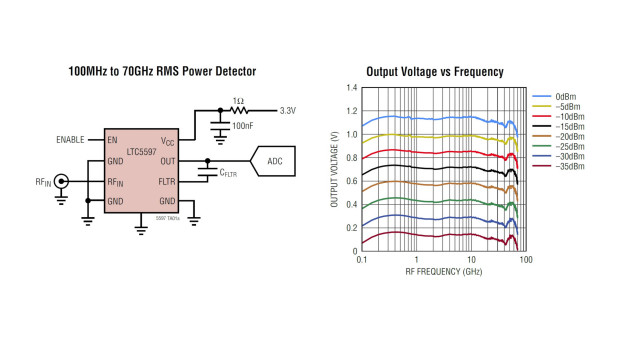

LTC5597 to precyzyjny detektor mocy w.cz. na pasmo 100 MHz…70 GHz, mogący znaleźć zastosowanie w systemach komunikacyjnych i aparaturze pomiarowej. Producent poleca go do zastosowań w szczególności przy pomiarze mocy sygnałów o dużym współczynniku szczytu, sięgającym 12 dB oraz sygnałów, których współczynnik szczytu znacząco zmienia się w trakcie pomiaru.
LTC5597 zawiera wyjście napięciowe reprezentujące średnią moc sygnału na wejściu pomiarowym, charakteryzujące się liniową odpowiedzią w skali decybelowej (28,5 mV/dB). Zapewnia szerokość zakresu dynamicznego równą 35 dB i dokładność pomiaru ±1 dB. Może być przełączany w tryb oszczędnościowy, w którym pobór prądu zmniejsza się z typowych 33,5 mA do zaledwie 50 nA.
LTC5597 występuje w wariantach o dwóch zakresach dopuszczalnej temperatury pracy: -40…+105°C (wersja I) i -40…+125°C (wersja H). Jest zamykany w obudowie DFN o powierzchni 2 x 2 mm.
