Mikrokontroler ARM Cortex-M0+ ze sterownikiem ekranów LCD dużej rozdzielczości

Liczba funkcji oferowanych w sprzęcie elektronicznym stale rośnie, a rozmiary programów zwiększają się wraz z ilością informacji prezentowanych na ekranie. Tymczasem producenci znajdują się pod ciągłą presją zmniejszania wymiarów produktów, co wymusza oszczędność miejsca na płytkach drukowanych i ograniczanie liczby komponentów. Aby sprostać tym wyzwaniom, firma Epson zaprojektowała nowy 32-bitowy mikrokontroler oparty na rdzeniu ARM Cortex-M0+.

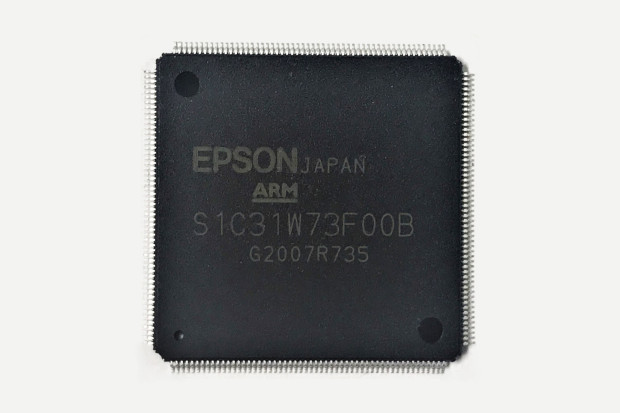

S1C31W73 wyróżnia się dużą pojemnością wewnętrznej pamięci Flash, wynoszącą 384 KB i wbudowanym sterownikiem ekranów LCD, mogącym bezpośrednio sterować matrycą do 2560 pikseli (80 SEG x 32 COM). Zawiera interfejs USB 2.0 full-speed, zegar RTC, zestaw timerów, 12-bitowy przetwornik A/C SAR i czujnik temperatury. Mały pobór prądu, wynoszący 1,2 µA w trybie z aktywnym zegarem RTC i do 220 µA/MHz w stanie aktywnym, pozwala na zastosowania w urządzeniach bateryjnych. Układ nadaje się też do zastosowań w urządzeniach biurowych komunikujących się z komputerem przez port USB. Trzeci obszar zastosowań obejmuje aplikacje przemysłowe; S1C31W73 jest w stanie pracować w temperaturze otoczenia sięgającej +105°C, najwyższej dla mikrokontrolerów produkowanych przez Epson.

Pozostałe cechy:

• częstotliwość taktowania do 33 MHz,
• 32 KB pamięci RAM,
• 4-kanałowy kontroler DMA,
• 73 porty GPIO,
• 32-bitowy multiplekser portów,
• interfejsy szeregowe 2 x I²C, 2 x UART, 2 x SPI, QSPI,
• zakres napięcia zasilania od 1,8 do 5,5 V,
• zakres temperatury pracy od -40 do +105°C.



Więcej na: www.epson-electronics.de
