Miniaturowy czujnik temperatury o dokładności ±1°C z interfejsem 1-Wire

MAX31825 to kolejny miniaturowy czujnik temperatury z oferty firmy Maxim, komunikujący się z mikroprocesorem za pośrednictwem interfejsu 1-Wire. Dzięki zastosowanej metodzie komunikacji wymaga on tylko jednej linii danych, co pozwoliło na zamknięcie go w miniaturowej 6-wyprowadzeniowej obudowie WLP o wymiarach 1,3 x 1,0 x 0,5 mm.

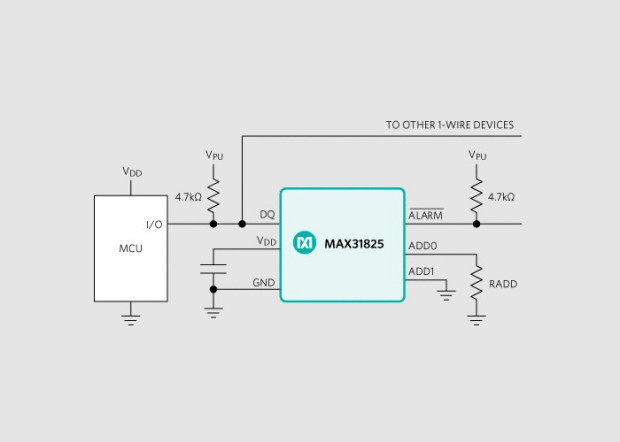

MAX31825 może pracować z konfigurowaną przez użytkownika rozdzielczością od 8 do 12 bitów (LSB od 1°C do 0,0625°C) i zapewnia dokładność pomiaru wynoszącą ±1°C w podzakresie 0...+70°C oraz ±1,75°C w całym dopuszczalnym zakresie od -45 do +145°C. Każdy egzemplarz zawiera unikalny 64-bitowy numer seryjny zapisany w wewnętrznej pamięci ROM, co pozwala na współdzielenie wielu czujników podłączonych do wspólnej szyny 1-Wire. Ponadto, istnieje możliwość wyboru jednego z 64 dostępnych adresów za pomocą zewnętrznego rezystora, co pozwala identyfikować fizyczne położenie czujnika i ułatwia kontrolę wielu układów rozłożonych na dużej przestrzeni za pomocą pojedynczego mikroprocesora.

MAX31825 pracuje z napięciem zasilania od 1,6 do 3,6 V w przypadku podłączenia zewnętrznego źródła zasilającego. Alternatywnie, w trybie "parasitic" może być zasilany energią z linii danych. W takim przypadku niezbędne jest podłączenie do wyprowadzenia V_DD kondensatora magazynującego energię w stanie wysokim linii. Pobór prądu wynosi średnio 9,8 μA przy 4 konwersjach/s i 10-bitowej rozdzielczości, a w trybie standby jest ograniczany do 2,5 μA.
