Uniwersalny kontroler flyback do układów zasilania diod LED

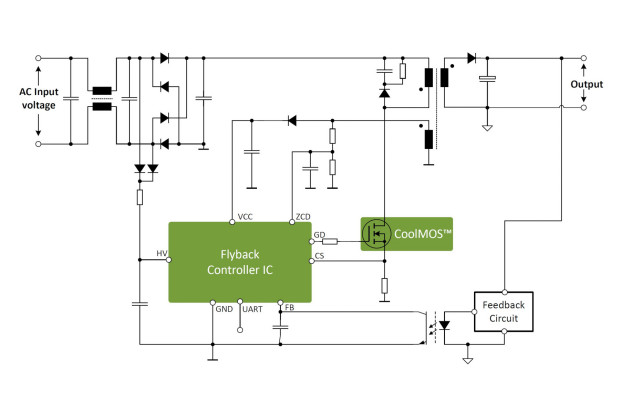

XDPL8219 to najnowszy kontroler XDP firmy Infineon o dużym współczynniku mocy i stałym napięciu wyjściowym, zaprojektowany do zastosowań w dwustopniowych układach zasilania diod LED. Pracuje on w trybie quasi-rezonansowym, zapewniającym dużą sprawność i mały poziom generowanych zaburzeń elektromagnetycznych w szerokim zakresie obciążeń. Tryb ABM (active burst mode), aktywowany w zakresie małych obciążeń, ma za zadanie zapobiegać szumom akustycznym i utrzymywać pobór mocy poniżej 100 mW.

XDPL8219 wykrywa rodzaj napięcia wejściowego (AC lub DC) i odpowiednio dostraja modulator impulsowy, aby zapewnić optymalne parametry pracy. W przypadku napięcia wejściowego AC wchodzi w tryb modulacji impulsowej, zapewniający duży współczynnik mocy (>0,9) i małą zawartość harmonicznych (<10%) w całym zakresie napięć wejściowych i prądów obciążenia. W przypadku napięcia wejściowego DC wchodzi w adaptacyjny tryb modulacji impulsowej, w którym regulacja częstotliwości taktowania zapewnia mały poziom zaburzeń EMI w szerokim zakresie parametrów pracy.

XDPL8219 daje dużą elastyczność w projektowaniu układu zasilania. Umożliwia optymalizowanie parametrów pracy za pośrednictwem wejścia konfiguracyjnego UART. Opcjonalnie może też wysyłać przez ten interfejs sygnały informujące o bieżących wartościach m.in. napięcia wejściowego, częstotliwości linii, temperatury i ostatniego kodu błędu. Firma Infineon oferuje narzędzia programistyczne obejmujące m.in. graficzny interfejs użytkownika do skonfigurowania kontrolera.

XDPL8219 jest zamykany w obudowie DSO-8. Wymaga minimum komponentów współpracujących. W ofercie firmy Infineon dostępna jest też płytka referencyjna REF-XDPL8219-U40W z 40-watowym konwerterem o poborze mocy <100 mW (rozwarte wyjście, napięcie wejściowe 277 V_AC).

Pozostałe cechy:

• zakres napięcia wejściowego: 90...305 V_AC,
• sprawność: >90%,
• współczynnik mocy: >0,9,
• THD: <15%,
• dostępne tryby pracy:
• Quasi-resonant (QRM),
• Discontinuous conduction (DCM),
• Active burst (ABM),
• pobór mocy w trybie standby: <100 mW,
• zakres temperatury otoczenia: -40...+85°C.
