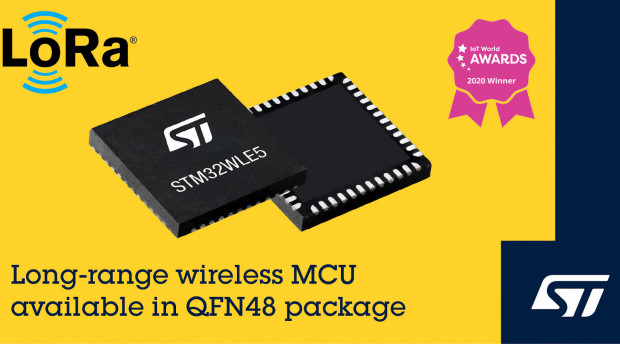

Mikrokontroler STM32WLE5 z transceiverem LoRa w wersji w obudowie QFN-48

Mikrokontroler STM32WLE5 firmy STMicroelectronics z wbudowanym transceiverem LoRa jest obecnie dostępny w obudowie QFN-48. Umożliwia to jego montaż na dwustronnych płytkach drukowanych, co oznacza mniejsze koszty produkcji w porównaniu z wcześniejszą wersją zamykaną w obudowie BGA, a tym samym rozszerza zakres zastosowań.

Układ ten, stanowiący połączenie mikrokontrolera STM32L4 i transceivera SX126x produkcji Semtech, uzyskał wyróżnienie ‘Best IoT Connectivity Solution’ na targach IoT World 2020. Dzięki dużej skali integracji, pozwala skrócić listę podzespołów i obniżyć koszt realizacji inteligentnych mierników i innych aplikacji z zakresu logistyki, systemów pomiarowych, inteligentnego budynku, badań środowiskowych i rolnictwa. Producent gwarantuje jego co najmniej 10-letnią dostępność.

STM32WLE5 to pierwszy na rynku układ SoC z wbudowanym transceiverem LoRa, obsługujący również modulacje (G)FSK, (G)MSK i BPSK. Użytkownik ma tu możliwość wyboru własnego protokołu komunikacyjnego lub zastosowania gotowych stosów protokołów, jak LoRaWAN czy wM-Bus, dostępnych w ofercie firmy ST i jej autoryzowanych partnerów.

Pozostałe cechy:

• rdzeń ARM Cortex M4,
• zakres częstotliwości pracy: 150…960 MHz,
• tryby low-power (14 dBm) i high-power (22 dBm),
• czułość: od -148 dBm,
• jednostka szyfrująca AES z kluczem 128- i 256-bitowym,
• generator rzeczywistych liczb losowych (TRNG),
• unikalny 96-bitowy identyfi kator każdego chipa,
• zabezpieczenie przed nieautoryzowanym odczytem/zapisem pamięci,
• interfejsy 2×SPI, 3×I2C, UART i 2×USART,
• 2 układy DMA, zestaw timerów, 12-bitowe przetworniki A/C i C/A, dwa komparatory, czujnik temperatury,
• zakres temperatury pracy od –40 do +85°C.

Oprócz najnowszej wersji w obudowie QFN-48, STM32WLE5 jest też produkowany w obudowie BGA73 o powierzchni 5 x 5 mm. Występuje w wersjach o pojemności wewnętrznej pamięci Flash wynoszącej 64, 128 lub 256 KB.
