Kontroler DC-DC buck-boost o małym poborze prądu i szybkiej odpowiedzi impulsowej
Maxim Integrated Products, Inc.

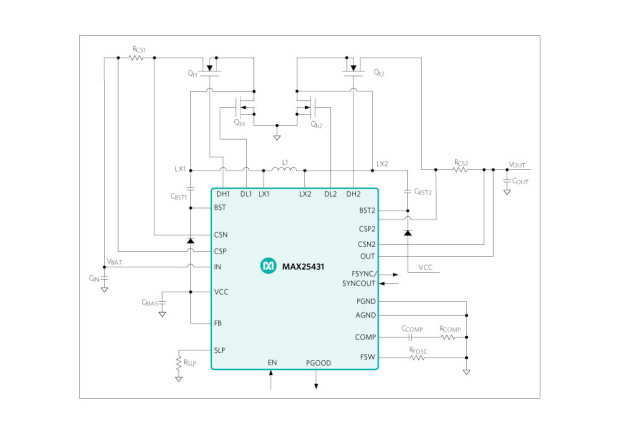

MAX25431 to kontroler przetwornicy DC-DC buck-boost wyróżniający się bardzo małym poborem prądu w trybie shutdown (maks. 10 mA) i szybką odpowiedzią impulsową. Akceptuje on napięcia wejściowe z zakresu od 6 do 36 V. Umożliwia programowanie częstotliwości pracy w zakresie od 220 kHz do 2,2 MHz pojedynczym zewnętrznym rezystorem i jej synchronizowanie z zewnętrznym sygnałem zegarowym.
Może pracować z ustalonym fabrycznie napięciem wyjściowym, wynoszącym 5 V oraz z napięciem regulowanym w zakresie od 4 do 25 V. Szeroki zakres napięcia wejściowego (z tolerancją do 40 V) oraz stabilne napięcie wyjściowe nawet podczas przepięć na wejściu czynią układ idealnym do zastosowań w elektronice samochodowej. W zakresie małych obciążeń wejście logiczne FSYNC umożliwia przełączenie układu w tryb forced-PWM o stałej częstotliwości taktowania, ograniczający poziom generowanych zaburzeń elektromagnetycznych do wartości zgodnej z wymogami normy CISPR25 Class 5.
MAX25431 zawiera ogranicznik prądowy, zabezpieczenie przeciążeniowe, podnapięciowe i nadnapięciowe oraz wyłącznik termiczny z automatyczną regeneracją. Nadaje się do pracy w szerokim zakresie temperatury otoczenia od -40 do +125°C. Uzyskał kwalifikację AEC-Q100. Jest zamykany w 24-wyprowadzeniowej obudowie TQFN-EP SW o powierzchni 4 x 4 mm.
