Miniaturowy czujnik temperatury, ciśnienia i dwutlenku węgla
Nowy czujnik EE895 firmy E+E Elektronik umożliwia pomiar temperatury, ciśnienia barometrycznego i stężenia dwutlenku węgla. Został zaprojektowany do przyrządów pomiarowych stosowanych w systemach wentylacji i klimatyzacji w automatyce budynków i przemyśle. Ze względu na mały pobór mocy, może znaleźć zastosowanie w urządzeniach bateryjnych: miernikach ręcznych, rejestratorach i czujnikach z komunikacją bezprzewodową.
EE895 oprócz pomiaru stężenia CO2 w zakresie do 10 tys. ppm realizuje też pomiar temperatury i ciśnienia barometrycznego. Funkcja kompensacji temperatury i ciśnienia zapewnia dużą dokładność pomiaru CO2, niezależnie od wysokości i w zmiennych warunkach środowiskowych. Technika pomiaru NDIR na dwóch długościach fali z autokalibracją zapewnia stabilne wyniki pomiaru w długim okresie czasu z automatyczną kompensacją efektu starzenia oraz dużą odporność na zanieczyszczenia. Fabryczna, wielopunktowa procedura dostrajania wartości CO2 i temperatury zapewnia dużą dokładność pomiaru w całym zakresie dopuszczalnej temperatury pracy od -40 do +60°C.

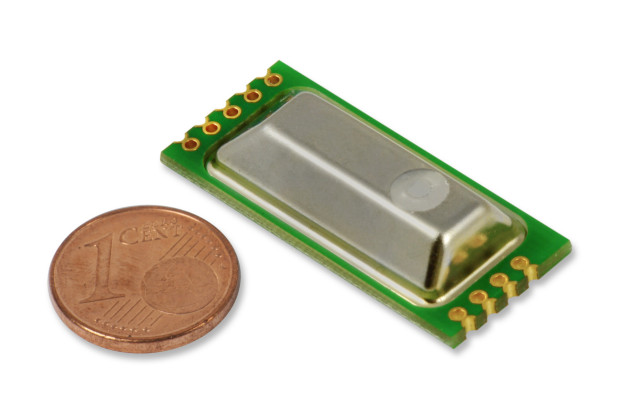

Wyniki pomiaru CO2, temperatury i ciśnienia są wyprowadzane za pomocą interfejsu I²C lub UART, służącego równocześnie do konfigurowania parametrów pracy, w tym m.in. interwału pomiarowego. Czujnik jest dostarczany w postaci modułu SMD o wymiarach 35 x 15 x 7 mm. Producent oferuje również płytkę ewaluacyjną do oceny parametrów czujnika po podłączeniu do komputera PC. Darmowe oprogramowanie ewaluacyjne umożliwia prezentowanie wyników pomiarów w formie graficznej oraz pozwala użytkownikowi na programowanie szybkości próbkowania i jednostek pomiaru temperatury i ciśnienia. Wyniki pomiarów mogą być również zapisywane do plików .CSV.
Ważniejsze dane techniczne:
Pomiar temperatury:
- zakres: -40…+60°C; dokładność: ±0,5°C @ 25°C,
Pomiar ciśnienia:
- zakres: 700…1100 mb (10,15…15,95 psi); dokładność: ±2 mb @ 25°C,
Pomiar stężenia CO2 (zakres, dokładność):
- 0...2000 ppm; ±(50 ppm +2% mv),
- 0...5000 ppm; ±(50 ppm +3% mv),
- 0...10000 ppm, ±(100 ppm +5% mv),
- interfejs: I²C lub UART,
- napięcie zasilania: 3,3…5 VDC.
