Najmniejszy na rynku układ monitorowania napięcia z wejściem Reset i układem opóźniającym

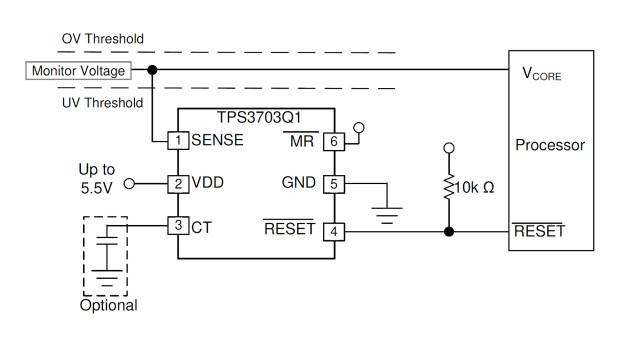

TPS3703-Q1 to najmniejszy na rynku detektor napięcia zasilającego z wewnętrznym źródłem napięcia referencyjnego i dwoma komparatorami, zamykany w 6-wyprowadzeniowej obudowie DSE o powierzchni 1,5 x 1,5 mm. Umożliwia on realizację zabezpieczenia podnapięciowego i nadnapięciowego w systemach mikroprocesorowych przy bardzo małej histerezie i tolerancji napięć progowych, zmniejszających ryzyko wygenerowania fałszywego sygnału Reset. Zawiera filtr szumów, zabezpieczenie przepięciowe, wejście Reset-u manualnego i układ opóźniający.

TPS3703-Q1 nie wymaga podłączania zewnętrznych rezystorów do programowania napięć progowych, co dodatkowo zwiększa jego dokładność pracy. Występuje w wersjach o zaprogramowanym fabrycznie napięciu monitorowanym (od 0,5 do 5 V) i przedziale tolerancji (od ±3% do ±7% wartości nominalnej). Zapewnia dokładność pomiaru wynoszącą typowo ±0,25% w temperaturze +25°C i ±0,7% w całym zakresie dopuszczalnej temperatury pracy od -40 do +125°C.

Układ umożliwia programowanie opóźnienia sygnału Reset. Skrajne wartości (np. 1 ms i 200 ms) mogą być programowane poprzez rozłączenie wyprowadzenia CT lub podłączenie go do linii zasilania, a programowanie innych odbywa się poprzez podłączenie zewnętrznego kondensatora o odpowiednio dobranej pojemności.

TPS3703-Q1 uzyskał kwalifikację AEC-Q100 Grade 1 oznaczającą możliwość pracy w szerokim zakresie temperatury otoczenia od -40 do +150°C. Zawiera zabezpieczenie przed wyładowaniami ESD do ±2 kV (HBM) i ±500 V (CDM).
