Diody zabezpieczające przed wyładowaniami ESD na liniach CAN-FD

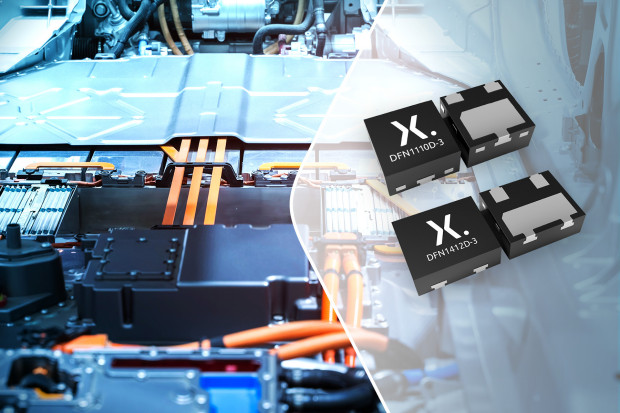

Nexperia powiększa rodzinę elementów zabezpieczających przed wyładowaniami ESD o nową serię diod PESD2CANFDx zaprojektowanych specjalnie do ochrony linii CAN/CAN-FD, FlexRay, SENT i LVDS, stosowanych m.in. w motoryzacji. Są to diody z kwalifikacją AEC-Q101, produkowane m.in. w obudowach DFN1412D-3 (1,4 x 1,2 x 0,48 mm) i DFN1110D-3 (1,1 x 1,0 x 0,48 mm) z wyprowadzeniami wettable-flank, ułatwiającymi automatyczną inspekcję optyczną. Zajmują one mniejszą o około 80% powierzchnię na płytkach drukowanych w porównaniu z odpowiednikami zamykanymi w obudowach SOT23 i SOT323. Pomimo tego, charakteryzują się skutecznym odprowadzaniem ciepła, wynikającym z zastosowania dużej powierzchni radiatora.
Diody PESD2CANFDx zapewniają skuteczną ochronę przed wyładowaniami ESD, wynikającą z niskiego napięcia ograniczenia (33 V @ IPP=1 A) i małej rezystancji dynamicznej (od 0,7 Ω). Nowe wersje w obudowach DFN1412D-3 i DFN1110D-3 realizują zabezpieczenie przed wyładowaniami ESD do 15, 20 lub 23 kV. Występują w 8 wersjach 2-kanałych dwukierunkowych. Charakteryzują się napięciem VRWM równym 24 lub 27 V, pojemnością wewnętrzną od 3,5 do 6 pF i prądem IPP (maks.) od 1,8 do 2,6 A.
