Niskoszumowy konwerter DC-DC buck o napięciu tętnienia poniżej 10 µV rms

W tradycyjnych układach zasilania wyjściowy regulator LDO był krytycznym elementem decydującym o poziomie szumów wyjściowych. Obecnie nie jest to już prawdą. Do oferty firmy Texas Instruments wchodzi pierwszy konwerter DC-DC buck, którego wyjściowe napięcie szumu 1/f ograniczono do zaledwie 20 µV rms (100 Hz…100 kHz), a napięcie tętnienia do <10 µV rms. Jego zakres zastosowań obejmuje aplikacje wrażliwe na szumy, które normalnie wymagałyby dodania wyjściowego regulatora LDO. Przykładem mogą być układy zasilania szybkich przetworników A/C, serializerów/deserializerów i aplikacji radarowych.

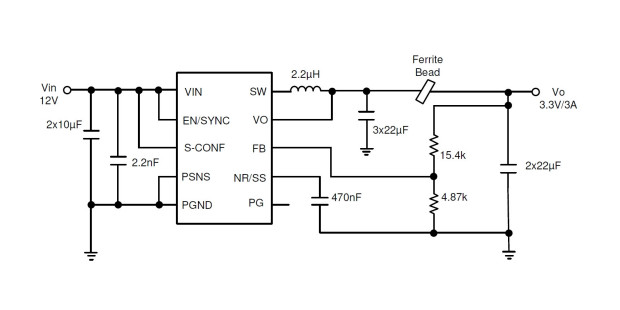

TPS62913 akceptuje napięcie wejściowe od 3 do 17 V, umożliwia programowanie napięcia wyjściowego dzielnikiem rezystorowym w zakresie 0,8…5,5 V i zapewnia wydajność prądową 3 A. Pracuje ze stałą częstotliwością taktowania 1 MHz lub 2,2 MHz, jak również może być synchronizowany z zewnętrznym zegarem. Aby ograniczyć wyjściowe napięcie tętnienia, TPS62913 zawiera pętlę kompensacyjną współpracującą z opcjonalnym filtrem LC w sekcji wtórnej w postaci koralika ferrytowego. Małe szumy 1/f na poziomie odpowiadającym niskoszumowym regulatorom LDO, osiągnięto dzięki filtrowaniu wewnętrznego napięcia referencyjnego za pomocą zewnętrznego kondensatora. Opcjonalna modulacja spread-spectrum pozwala rozproszyć generowane zaburzenia elektromagnetyczne w szerokim zakresie częstotliwości.

Pozostałe cechy:

• PSRR: >65 dB (do 100 kHz),
• rezystancja R_DS(on) wewnętrznych tranzystorów MOSFET: 57 mΩ/20 mΩ,
• dokładność napięcia wyjściowego: ±1%,
• programowalne zabezpieczenie podnapięciowe,
• programowany układ miękkiego startu,
• wyjście Power Good,
• funkcja rozładowania pojemności wyjściowej (output discharge),
• zakres temperatur pracy złącza: -40…+150°C.

TPS62913 jest zamykany w obudowie QFN o powierzchni 2 x 2 mm.
