Sterownik bramek tranzystorów MOSFET do konwerterów DC-DC i wzmacniaczy klasy D

EiceDRIVER 2EDL8 - najnowszy sterownik bramek tranzystorów MOSFET firmy Infineon - został zaprojektowany specjalnie do zastosowań w izolowanych konwerterach DC-DC w infrastrukturze telekomunikacyjnej, ale może też znaleźć zastosowanie np. w synchronicznych prostownikach zasilaczy impulsowych i wzmacniaczach audio klasy D. Jest sterownikiem dwukanałowym, dostępnym w wersji 3-amperowej (2EDL8x23) i 4-amperowej (2EDL8x24). Ponadto, występuje w wersjach z niezależnym sterowaniem tranzystorów high-side/low-side (2EDL802x) oraz z wejściem różnicowym (2EDL812x), zapewniającym jednoczesne sterowanie obu tranzystorów i zabezpieczenie shoot-through. Oba kanały są precyzyjnie dopasowane czasowo przy maksymalnej różnicy czasów propagacji równej 6 ns (typ. ±2 ns).

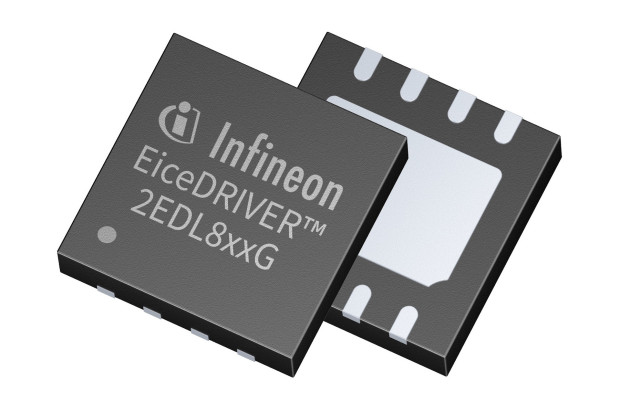

2EDL8 pracuje z maksymalną częstotliwością taktowania równą 1 MHz. Zawiera wejścia sterujące TTL zabezpieczone przed przepięciami z zakresu od -10 do +20 V, co pozwala na współpracę z różnymi rodzajami kontrolerów. Przesunięcie napięcia odniesienia tranzystora high-side jest realizowane za pomocą wbudowanej 120-woltowej diody bootstrap i zewnętrznego kondensatora. Układ jest zamykany w obudowie PG-VDSON-8 (4 x 4 x 0,9 mm) o standardowym rozkładzie wyprowadzeń.
