Konwerter DC-DC step-down o zakresie napięć wejściowych od 3 do 60 V i elastycznej konfiguracji

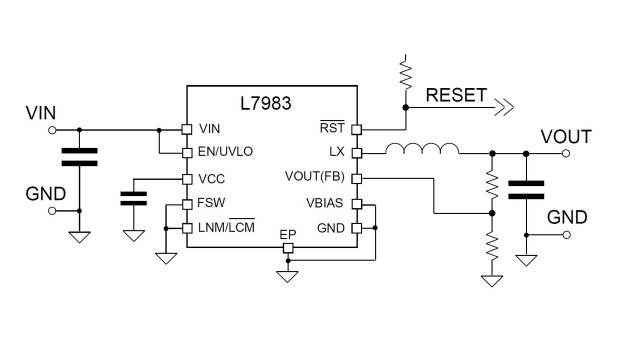

Do oferty STMicroelectronics wchodzi małogabarytowy konwerter DC-DC step-down o szerokim zakresie napięć wejściowych od 3 do 60 V i wydajności prądowej 300 mA. Jest on zamykany w obudowie DFN10 o powierzchni 3 x 3 mm. Wyróżnia się możliwością dynamicznego przełączania trybów pracy, pozwalającego zapewnić małe wyjściowe napięcie zaburzeń w trybie LNM (low-noise mode) o stałej częstotliwości taktowania oraz dużą sprawność w zakresie małych obciążeń w alternatywnym trybie LCM (low-consumption mode). Tryby pracy są przełączane za pomocą linii wejściowej, której stan logiczny może być sterowany dynamicznie przez aplikację lub ustawiony na stałe poprzez podłączenie do zasilania lub masy.

Dzięki szerokiemu zakresowi napięcia zasilającego, L7983 może być zasilany z szyn przemysłowych 12 V i 24 V przy dużym marginesie bezpieczeństwa, jak również może pracować z zasilaniem bateryjnym. Jego częstotliwość pracy może być programowana w zakresie od 200 kHz do 2 MHz, a opcjonalna funkcja rozpraszania widma (spread-spectrum dithering) pozwala minimalizować poziom zaburzeń elektromagnetycznych.

L7983 pobiera 10 µA prądu w stanie spoczynkowym, a za pomocą wejścia Enable może być przełączany w tryb shutdown, w którym pobór prądu zmniejsza się do zaledwie 2,3 µA. Dodatkowe zalety układu to możliwość synchronizacji częstotliwości pracy z zewnętrznym zegarem, układ miękkiego startu, ogranicznik prądowy pulse-by-pulse oraz zabezpieczenie termiczne, podnapięciowe i nadnapięciowe. Wbudowany układ kompensacji pozwala ograniczyć do minimum liczbę komponentów zewnętrznych.

L7983 jest dostępny w wariantach o ustalonym fabrycznie napięciu wyjściowym wynoszącym 3,3 V (L7983PU33R) lub 5 V (L7983PU50R) oraz w wersji o napięciu regulowanym przez użytkownika (L7983PUR). Jego ceny hurtowe zaczynają się od 1,00 USD przy zamówieniach 1000 sztuk.
