Najmniejszy na rynku 2-amperowy konwerter DC-DC buck do elektroniki samochodowej

TPS628502-Q1 to najmniejszy na rynku 2-amperowy konwerter DC-DC buck do elektroniki samochodowej, zamykany w obudowie SOT583 (2,1 x 1,6 mm). Wymaga jedynie kilku elementów współpracujących, wraz z którymi pozwala zrealizować kompletny obwód na powierzchni około 30 mm². Akceptuje napięcie wejściowe z zakresu od 2,7 do 6 V, a jego napięcie wyjściowe może być programowane w zakresie od 0,6 do 5,5 V dzielnikiem rezystorowym. Częstotliwość taktowania układu może być regulowana w zakresie od 1,8 do 4 MHz lub synchronizowana z zewnętrznym zegarem referencyjnym.

TPS628502-Q1 jest konwerterem z kwalifikacją AEC-Q100, mogącym znaleźć zastosowanie w elektronice samochodowej. Zapewnia kluczowe cechy ważne w tego typu aplikacjach: szeroki zakres temperatury pracy złącza od -40 do +150°C, dużą dokładność napięcia wyjściowego (1%), modulację spread spectrum ograniczającą poziom emitowanych zaburzeń EMI oraz obudowę z wyprowadzeniami wettable flank, ułatwiającymi automatyczną inspekcję optyczną.

Pozostałe cechy:

• pobór prądu w stanie spoczynkowym: typ. 15 μA,
• tryby pracy: PWM, mieszany PWM/PFM,
• konfigurowalne zabezpieczenie podnapięciowe,
• zabezpieczenie nadprądowe,
• funkcja automatycznego rozładowania pojemności wyjściowej,
• wyjście sygnalizacyjne Power Good.

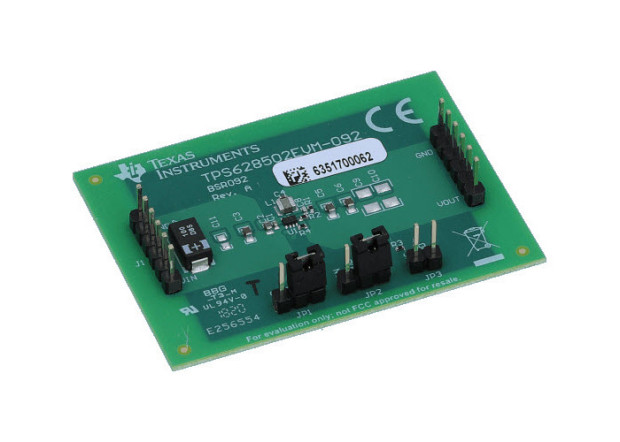

Producent oferuje do konwertera TPS628502-Q1 płytkę ewaluacyjną (ozn. TPS628502EVM-092) w cenie 49 USD.
