4-wyjściowy regulator DC-DC step-down o zakresie napięcia wejściowego od 3 do 40 V

LTM8051 to 4-wyjściowy regulator DC-DC step-down, stanowiący rozszerzenie rodziny regulatorów µModule. Akceptuje on napięcia wejściowe od 3 do 40 V i umożliwia stabilizację napięcia wyjściowego w zakresie 0,8…8 V. Napięcia poszczególnych wyjść są ustalane za pomocą zewnętrznych rezystorów. Każde z nich zapewnia wydajność prądową 1,2 A w temperaturze +85°C i 1,5 A w temperaturze +60°C (12 V_IN, 3,3 V_OUT).

Układ może być taktowany zegarem o częstotliwości z szerokiego zakresu od 300 kHz do 3 MHz. Wymaga minimum elementów współpracujących, głównie kondensatorów wejściowych i wyjściowych oraz rezystorów konfiguracyjnych. Jego struktura obejmuje m.in. kontrolery, przełączniki wysokoprądowe, cewki i inne elementy współpracujące. Istnieje możliwość łączenia równoległego wyjść w obrębie jednego układu lub kilku regulatorów LTM8051 w konfiguracji wielofazowej w aplikacjach wymagających większego prądu wyjściowego.

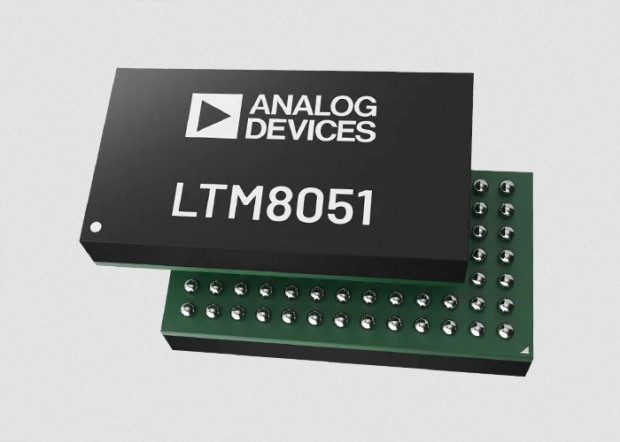

LTM8051 spełnia wymogi norm CISPR22 Class B i CISPR25 Class 5 w zakresie kompatybilności elektromagnetycznej. Jest zamykany w obudowie BGA o wymiarach 11,25 x 6,25 x 2,22 mm.



Schemat aplikacyjny LTM8051
