Rodzina energooszczędnych mikrokontrolerów ogólnego przeznaczenia z rdzeniem ARM Cortex-M23

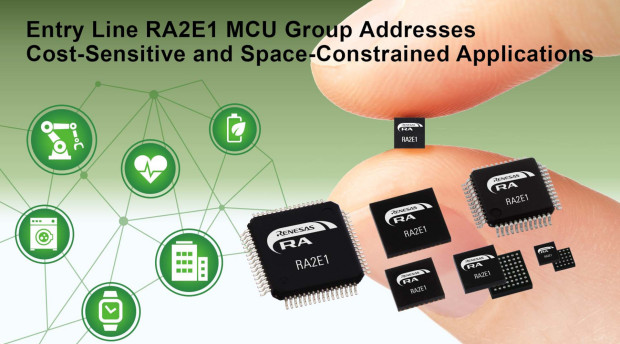

Renesas Electronics powiększa rodzinę 32-bitowych mikrokontrolerów RA2 o 48 nowych układów wchodzących w skład serii RA2E1. Są to mikrokontrolery oparte na rdzeniu ARM Cortex-M23 taktowanym zegarem 48 MHz, zawierające do 128 KB pamięci Flash i 16 KB pamięci SRAM. Mogą pracować z napięciem zasilania z szerokiego zakresu od 1,6 do 5,5 V. Są produkowane w kilku typach obudów, w tym LQFP, QFN, LGA, BGA i WLCSP.

Mikrokontrolery serii RA2E1 charakteryzują się optymalną kombinacją szybkości, poboru mocy, zintegrowanych funkcji peryferyjnych i gabarytów. Zapewniają kompatybilność pod względem sprzętowym i programowym z wcześniejszymi mikrokontrolerami rodziny RA. Producent poleca je do zastosowań wszędzie tam, gdzie priorytetem są niskie koszty, mały pobór mocy i małe gabaryty.

Wszystkie bloki peryferyjne mikrokontrolerów RA2E1, jak również pamięć Flash i SRAM, charakteryzują się energooszczędną pracą, pozwalając ograniczyć sumaryczny pobór mocy do minimum w całym zakresie dopuszczalnej temperatury i napięcia zasilającego. Dodatkowo, mikrokontrolery RA2E1 oferują wiele funkcji oszczędnościowych, pozwalając w zależności od trybu pracy ograniczyć pobór mocy do niezbędnego minimum. W teście EEMBC ULPMark uzyskały wynik 321 przy napięciu zasilania równym 1,8 V.

Ważniejsze cechy:

• CPU: ARM Cortex-M23 48 MHz,
• wewnętrzna pamięć: od 32 KB do 128 KB Flash + 16 KB RAM,
• zakres napięć zasilania: 1,6...5,5 V,
• pobór prądu: 100 µA/MHz w stanie aktywnym; 250 nA w trybie standby,
• rodzaje obudów: LQFP, QFN, LGA, BGA i WLCSP (2,27 x 2,14 mm); od 25 do 64 wyprowadzeń,
• wbudowany kontroler interfejsu pojemnościowego niewymagający elementów zewnętrznych,
• wewnętrzny precyzyjny oscylator o dokładności 1,0%,
• czujnik temperatury,
• zestaw wysokoprądowych linii I/O,
• akcelerator kryptograficzny AES + generator liczb losowych (TRNG).
