Superzłączowe tranzystory MOSFET 650 V w nowych, mniejszych obudowach SMD TOLL
Toshiba Corporation

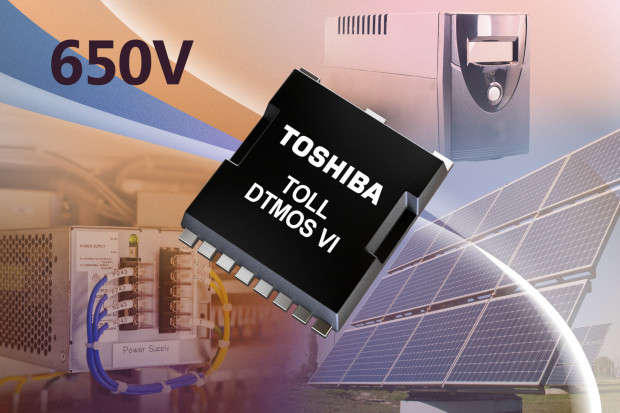

Toshiba powiększa ofertę superzłączowych tranzystorów MOSFET o napięciu znamionowym 650 V o 5 nowych wersji produkowanych w procesie DTMOS VI i zamykanych w 4-wyprowadzeniowych obudowach SMD typu TOLL o wymiarach 11,68 x 9,9 x 2,3 mm. Tranzystory TK065U65Z, TK090U65Z, TK110U65Z, TK155U65Z i TK190U65Z są mniejsze pod względem powierzchni o co najmniej 27% od wcześniejszych odpowiedników zamykanych w konwencjonalnych obudowach D2Pak. Zostały zaprojektowane głównie pod kątem zastosowań w zasilaczach serwerowych. zasilaczach UPS, instalacjach fotowoltaicznych i innych aplikacjach przemysłowych.
Dzięki obudowie z podwójną elektrodą źródła (Kelvin source), tranzystory z nowej oferty charakteryzują się mniejszą indukcyjnością pasożytniczą tego wyprowadzenia, zapewniając mniejsze straty przy przełączaniu dzięki ograniczeniu oscylacji. W porównaniu z wprowadzonym wcześniej na rynek tranzystorem TK090N65Z o takim samym napięciu przebicia i rezystancji kanału, natomiast produkowanym w obudowie TO-247 z pojedynczym wyprowadzeniem drenu, nowy odpowiednik TK090U65Z zapewnia mniejsze o 68% straty przy włączaniu i mniejsze o 56% straty przy wyłączaniu.
