Miniaturowe 3-amperowe konwertery DC-DC step-down o sprawności powyżej 95%

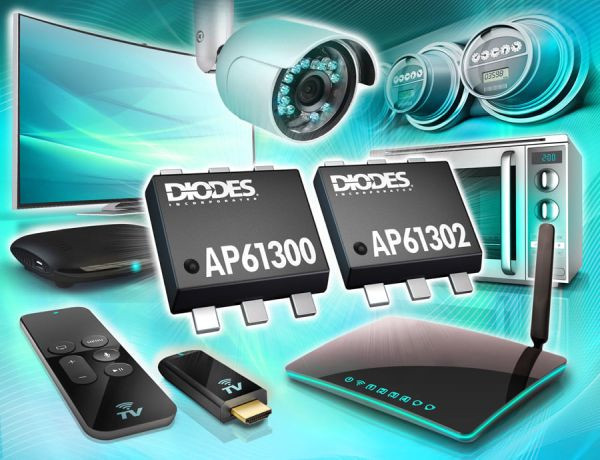

AP61300 i AP61302 to 3-amperowe konwertery DC-DC buck o zakresie napięcia wejściowego od 2,4 do 5,5 V, zamykane w obudowach SOT563 o wymiarach 1,7 x 1,7 x 0,6 mm. Zawierają dwa wyjściowe tranzystory MOSFET o małej rezystancji R_DS(on): high-side (70 mΩ) i low-side (50 mΩ), zapewniając dużą sprawność energetyczną, sięgającą przy pełnym obciążeniu nawet >95%. Oba układy oferują dwa tryby pracy: PWM dla zakresu dużych obciążeń oraz PFM, zapewniający dużą sprawność w zakresie małych prądów wyjściowych, sięgającą 84% przy prądzie obciążenia 5 mA (V_IN=5 V, V_OUT=1,8 V).

Dzięki zastosowaniu trybu sterowania ze stałym czasem włączenia klucza (COT), AP61300 i AP61302 wymagają minimum elementów współpracujących. Charakteryzują się krótkim czasem odpowiedzi i małym wyjściowym napięciem zaburzeń. Są konwerterami uniwersalnymi o szerokim zakresie zastosowań, obejmującym m.in. sprzęt AGD, systemy zasilania mikroprocesorów i układów ASIC/DSP, kamery sieciowe i routery bezprzewodowe. AP61302 zawiera wyprowadzenie Power Good sygnalizujące poprawną wartość napięcia wyjściowego. Oba układy zawierają zabezpieczenie podnapięciowe, nadnapięciowe, nadprądowe i termiczne.

Ważniejsze cechy:

• zakres napięcia wejściowego: 2,4...5,5 V,
• zakres napięcia wyjściowego: 0,6 V...V_IN,
• dokładność wewnętrznego źródła referencyjnego: 0,6 V ±2%,
• pobór prądu w trybie shutdown: 0,1 μA,
• pobór prądu w trybie spoczynkowym: 19 μA,
• wielofunkcyjne wejście EN do przełączania trybów PWM/PFM,
• wyjście sygnalizacyjne Power Good (AP61302).
