Programowalny 13-wyjściowy układ zarządzania zasilaniem o powierzchni 3,8 x 3,8 mmv

Firma Qorvo powiększa rodzinę programowalnych układów zarządzania zasilaniem (PMIC) o pierwszy model pracujący w trybie COT (Constant-On-Time), zawierający 13 wyjść o sumarycznej wydajności prądowej 25 A. ACT88760 akceptuje napięcia zasilania z zakresu 2,6...5,8 V i umożliwia programowanie napięcia wyjściowego w zakresie 0,5...3,8 V.

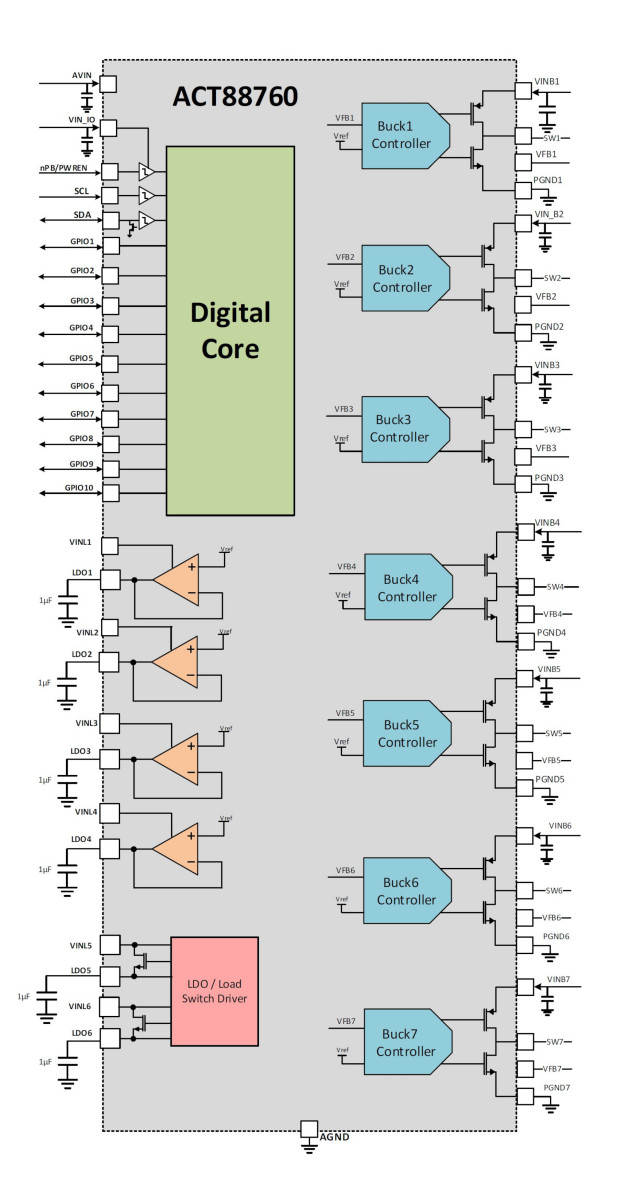

Jest zamykany w obudowie WLCSP o powierzchni 3,8 x 3,8 mm. Dzięki małym gabarytom, elastycznej konfiguracji i energooszczędnej pracy może znaleźć zastosowanie m.in. w układach zasilania dysków SSD, kamer, zestawów nagłownych VR i procesorów AI, pozwalając skrócić fazę projektowania. Konfiguracja układu może być wielokrotnie zmieniana bez potrzeby stosowania specjalnych aplikacji ani modyfikowania oprogramowania firmware. Dużą elastyczność projektowania zapewnia 13 wyjściowych linii zasilania (7 konwerterów DC-DC step-down + 6 regulatorów LDO), sekwenser i 10 linii GPIO. Wszystkie one są konfigurowane za pośrednictwem interfejsu I²C. Zmiana parametrów konfiguracyjnych może się odbywać w czasie rzeczywistym i nie wymaga zmiany wartości zewnętrznych komponentów. Dwie pary konwerterów DC-DC mogą pracować w trybie 2-fazowym, a jeden z pozostałych jest zoptymalizowany do pracy z napięciem wyjściowym poniżej 1,0 V. Jeśli chodzi o regulatory LDO, dwa z nich charakteryzują się wydajnością prądową 800 mA, dużym współczynnikiem PSRR (>70 dB) i małym prądem spoczynkowym (ok. 20 µA), a dwa mogą pracować w trybie LDO (400 mA) lub 1,5-amperowych przełączników zasilania.
