Miniaturowe konwertery DC-DC o napięciu wejściowym 3...18 V z kwalifikacją AEC-Q100
Najnowsze miniaturowe konwertery DC-DC XDL603 i XDL604 firmy Torex wyróżniają się szerokim zakresem napięcia wejściowego od 3,0 do 18,0 V i małymi gabarytami. Są to podzespoły z kwalifikacją samochodową AEC-Q100, mogące pracować w zakresie temperatury otoczenia od -40 do +105°C. Zapewniają wydajność prądową 500 mA. Ich napięcie wyjściowe może być programowane w zakresie od 1,0 do 5,0 V za pomocą dzielnika rezystorowego. Częstotliwość pracy jest stała i wynosi 2,2 MHz.

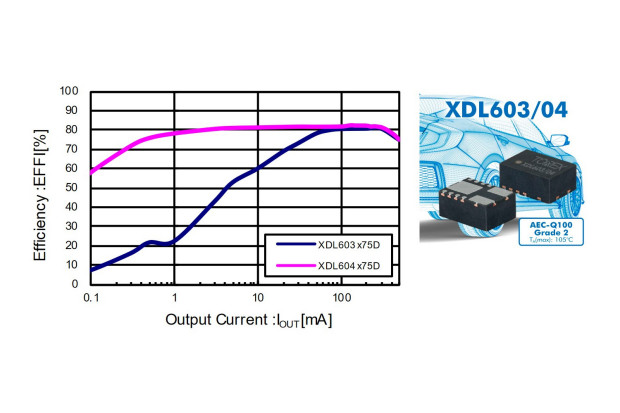

Do standardowego wyposażenia obu układów należy wyjście sygnalizacyjne Power Good oraz zabezpieczenie nadprądowe, zwarciowe i termiczne. XDL603 i XDL604 różnią się dostępnymi trybami pracy; w przypadku XDL603 jest to tryb PWM ułatwiający odfiltrowanie zaburzeń elektromagnetycznych, a XDL604 może być przełączany między trybami PWM i PFM, zapewniając dużą sprawność energetyczną w szerokim zakresie prądów wyjściowych. Sprawność energetyczna obu układów sięga 81% (VIN=12V, VOUT=5 V, IOUT=300 mA).
XDL603 i XDL604 są zamykane w miniaturowych obudowach DFN3625-11B o wymiarach 3,6 x 2,5 x 1,6 mm z wyprowadzeniami wettable flank, ułatwiającymi prowadzenie inspekcji optycznej. Zawierają układ sterowania i cewkę indukcyjną, dzięki czemu wymagają podłączenia jedynie kilku miniaturowych kondensatorów i rezystorów.
