Miniaturowy konwerter DC-DC step-up o napięciu wyjściowym do 18 V i wydajności prądowej 1 A

XC9143/44 to konwerter DC-DC step-up o szerokim zakresie napięcia wejściowego od 1,3 do 16 V i wydajności prądowej 1 A. Został zaprojektowany do zastosowań w urządzeniach bateryjnych lub zasilanych z adaptera sieciowego, w których wymagane jest podbicie napięcia wejściowego do wartości umożliwiającej zasilanie wyświetlaczy, silników lub siłowników. Wymaga zaledwie kilku zewnętrznych elementów pasywnych, w tym niewielkiej cewki indukcyjnej 2,2 µH. Pracuje ze stałą częstotliwością taktowania, wynoszącą w zależności od opcji 1,2 MHz lub 3,0 MHz.

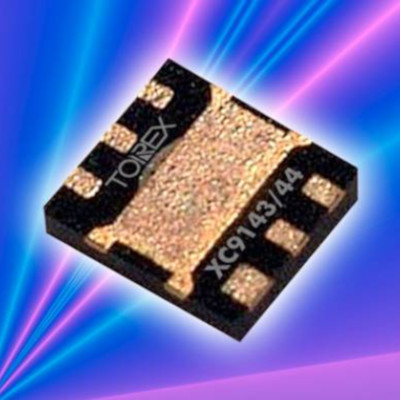

Dostępne warianty: XC9143 i XC9144, różnią się trybami pracy. W przypadku XC9143 jest to tryb PWM, natomiast drugi z układów może być przełączany pomiędzy trybami PWM i PFM, zapewniając dużą sprawność energetyczną w szerokim zakresie obciążenia. Oba konwertery umożliwiają ustalanie napięcia wyjściowego dzielnikiem rezystorowym w zakresie od 7,0 do 18 V. Są zamykane w obudowach USP-6C o wymiarach 2,0 x 1,8 x 0,6 mm.
