4-kanałowy izolator cyfrowy o całkowitej przepustowości 10 Gbps i napięciu zasilania od 1,8 V

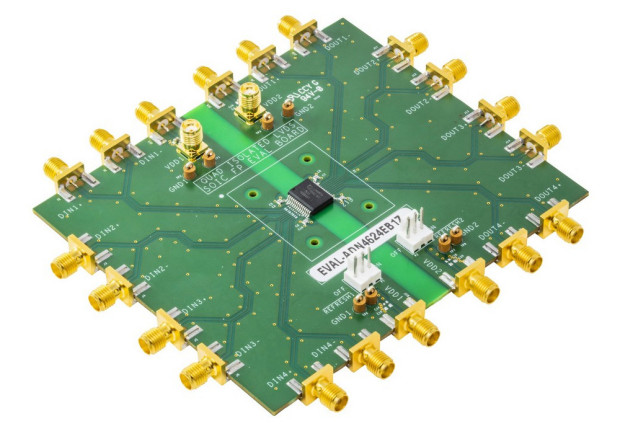

Analog Devices wprowadza do oferty pierwszy z nowej serii izolatorów cyfrowych iCoupler, oferujący całkowitą przepustowość 10 Gbps. ADN4624 zawiera 4 kanały LVDS o szybkości transmisji 2,5 Gbps i bardzo małym błędzie jitteru. Umożliwia łatwe zintegrowanie bariery izolacyjnej w celu zapewnienia bezpieczeństwa lub poprawy integralności danych. Udostępnia mechanizm odświeżania do monitorowania stanów wejść i wyjść, zapewniający, że stany logiczne pozostaną takie same w przypadku braku zmiany danych (na przykład po włączeniu zasilania).

ADN4624 spełnia wymogi standardów medycznych. Może też znaleźć zastosowanie w systemach wideo, precyzyjnych wejściowych modułach analogowych (front end) i szybkich łączach szeregowych, stanowiąc alternatywę dla trudniejszych w implementacji, wyspecjalizowanych rozwiązań światłowodowych.

ADN4624 jest zamykany w obudowie SOIC-28 o drodze upływu i odstępie izolacyjnym wynoszącymi 8,3 mm.

Pozostałe parametry:

• napięcie zasilania: od 1,8 V,
• zawartość jitteru: <1 ps rms,
• czas propagacji: 2,15 ns,
• różnica czasów propagacji pomiędzy kanałami: <16 ps,
• izolacja: 5,7 kV rms (1 min. wg UL 1577),
• CMTI: 100 kV/μs,
• zakres temperatury pracy: od -40 do +125°C,
• odporność na wyładowania ESD: do ±8 kV (wg IEC 61000-4-2 ESD).

Więcej na: www.analog.com
