Regulator LDO 300 mA o małych szumach i skutecznym tłumieniu tętnień zasilania

TPS7A20 to niskoszumowy, miniaturowy regulator LDO o wydajności prądowej 300 mA i skutecznym tłumieniu tętnień zasilania. Pracuje on z napięciem wejściowym z zakresu od 1,6 do 6,0 V i występuje w 22 wersjach o zaprogramowanym fabrycznie napięciu wyjściowym od 0,8 do 5,5 V. Zapewnia bardzo mały błąd napięcia wyjściowego, nieprzekraczający 1,5% w całym zakresie dopuszczalnego napięcia wejściowego, prądu wyjściowego i temperatury. Zapewnia skuteczne tłumienie tętnień na linii zasilającej.

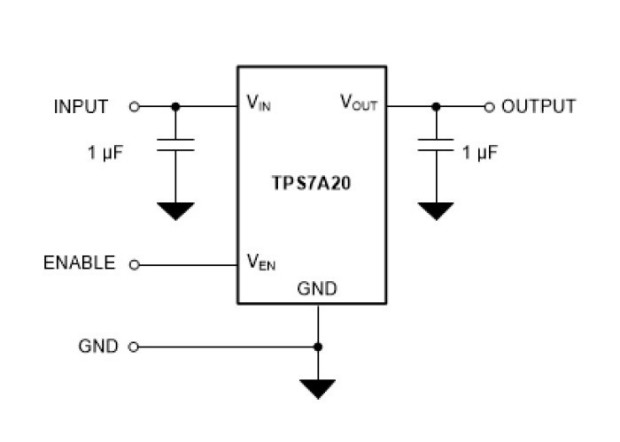

TPS7A20 może być wykorzystany do zasilania sekcji w.cz. i układów elektronicznych wrażliwych na szumy. Wymaga zaledwie dwóch zewnętrznych kondensatorów ceramicznych w obwodzie wejściowym i wyjściowym. Bardzo mały pobór prądu w stanie spoczynkowym predysponuje go do zastosowań w urządzeniach bateryjnych. Do standardowego wyposażenia TPS7A20 należy układ miękkiego startu, wejście Enable oraz funkcja Output Discharge powodująca automatyczne rozładowanie pojemności wyjściowej po wyłączeniu zasilania.

Pozostałe parametry:

• wyjściowe napięcie szumu: 7 µV rms,
• Iq: typ. 6,5 µA,
• PSRR: 60 dB @ 100 kHz,
• napięcie dropout: typ. 140 mV,
• zakres temperatury pracy: -40...+125°C,
• warianty obudowy: DSBGA (0,6 x 0,6 mm), X2SON (1 x 1 mm), SOT23-5 (2,9 x 1,6 mm).
