11-kanałowy generator zegarowy do urządzeń sieciowych o błędzie jitteru 80 fs

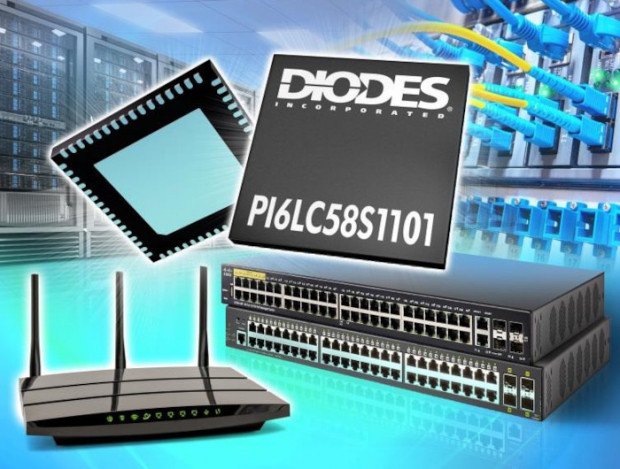

PI6LC58S1101 to generator sygnałów zegarowych, zaprojektowany do zastosowań w urządzeniach sieciowych, centrach danych i systemach embedded, wymagających ekstremalnie małego szumu fazowego. Wykazuje on błąd jitteru wynoszący typowo 80 fs rms. Zawiera 4 banki obejmujące w sumie 11 wyjść różnicowych o niezależnie konfigurowanych częstotliwościach, mogących pracować z różnymi rodzajami sygnalizacji. Konfiguracja odbywa się za pomocą konfiguracji wyprowadzeń, co umożliwia jej łatwe przeprowadzenie na poziomie sprzętowym. Pod względem oferowanej dokładności, układ spełnia wymogi najnowszych aplikacji komunikacyjnych, korzystających z interfejsów szeregowych m.in. 100G/200G/400G i PAM4. Jest zamykany w obudowie TQFN-64 o powierzchni 9 x 9 mm.

Ważniejsze cechy:

• napięcie zasilania: 3,3 V,
• wejście rezonatora/CMOS: 25 MHz/50 MHz,
• wejście różnicowe: 25 MHz/50 MHz,
• sygnalizacja wyjść: LVPECL lub LVDS,
• jitter (rms): typ. 0,08 ps (10 kHz...20 MHz) @ 156,25 MHz,
• szumy fazowe: -145 dBc/Hz, 156,25 MHz przy offsecie 100 kHz,
• PSRR: -55 dBc,
• zakres temperatury pracy: -40...+85°C,

Więcej na: www.diodes.com
