Dwukierunkowy 2-fazowy konwerter DC-DC 48 V - 16 V o mocy 2 kW i sprawności do 96,5%

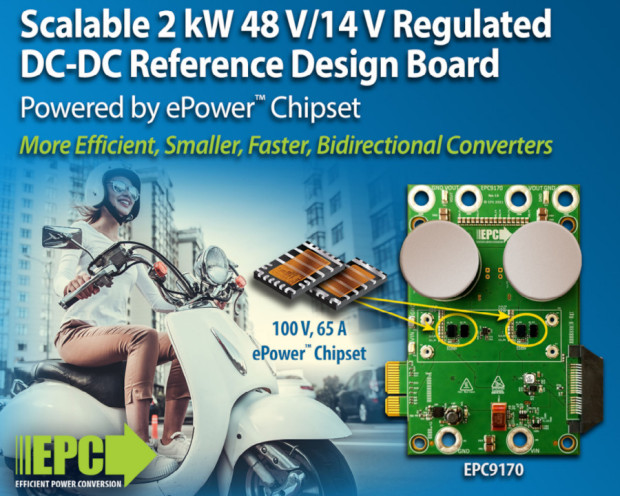

Firma EPC zaprojektowała płytkę demonstracyjną 2-fazowego konwertera DC-DC o mocy znamionowej 2 kW, realizującego dwukierunkową konwersję napięć 48 V – 14 V.

Został on zrealizowany na bazie chipsetu ePower (100 V, 65 A), obejmującego:

• tranzystor high-side eGaN EPC23101 o parametrach 100 V, 65 A, 3,3 mΩ z wbudowanym wejściowym interfejsem logicznym, przesuwnikiem poziomów oraz sterownikiem bramek,
• tranzystor low-side eGaN FET EPC2302 o parametrach 100 V, 101 A, 1,8 mΩ, charakteryzujący się bardzo małymi ładunkami Q_G, Q_GD i Q_OSS, ograniczającymi straty przy pracy impulsowej.

Tego typu architektura o dużym stopniu integracji pozwala znacznie zredukować wartości parametrów pasożytniczych. Dzięki krótkim czasom przełączania i małym stratom obu tranzystorów GaN, konwerter zrealizowany na płytce EPC9170 może pracować z częstotliwością taktowania do 500 kHz i zapewnia bardzo dużą sprawność energetyczną, przekraczającą 96,5% w zakresie prądów wyjściowych od 6 do 110 A oraz osiągającą 95,8% przy prądzie 140 A.

Oba tranzystory, EPC23101 i EPC2302, są zamykane w obudowach QFN z odkrytą powierzchnią radiatora, a ich sumaryczna powierzchnia wraz z elementami współpracującymi wynosi 7 x 5 mm, pozwalając na realizację konwerterów o bardzo dużej gęstości mocy.

Cena płytki EPC9170 wynosi 498 USD. Jest ona dostępna w ofercie Digi-Key.

Więcej na: www.epc-co.com
