Konwerter DC-DC boost o wydajności prądowej 15 A w obudowie o powierzchni 3,0 x 2,5 mm

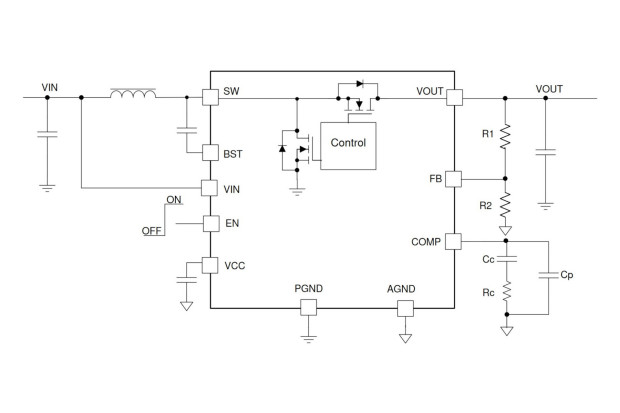

TPS61288 to konwerter DC-DC boost o dużej gęstości mocy, charakteryzujący się wydajnością prądową 15 A przy wymiarach obudowy wynoszących zaledwie 3,0 x 2,5 x 1,0 mm. Wymaga on współpracy z jedynie kilkoma podzespołami pasywnymi. Zawiera wbudowane tranzystory MOSFET o małej rezystancji kanału (6,5 mΩ low-side / 8,5 mΩ high-side), pozwalające uzyskać sprawność sięgającą nawet 96,7%.

TPS61288 akceptuje napięcie wejściowe z szerokiego zakresu od 2 do 18 V, a jego napięcie wyjściowe może wynosić od 4,5 do 18 V. Pracuje w dwóch trybach: podstawowym PWM oraz automatycznie aktywowanym trybie PFM w zakresie małych obciążeń, co zapewnia dużą sprawność energetyczną w szerokim zakresie prądów wyjściowych. Charakteryzuje się małym tętnieniem prądu wyjściowego i energooszczędną pracą. Jego pobór prądu wynosi typowo 110 µA w stanie spoczynkowym i maksymalnie 2,1 µA w trybie shutdown. Do standardowego wyposażenia układu należy zabezpieczenie nadprądowe, nadnapięciowe i termiczne.
