Quasi-rezonansowy kontroler PFC z wbudowanym przełącznikiem GaN 750 V

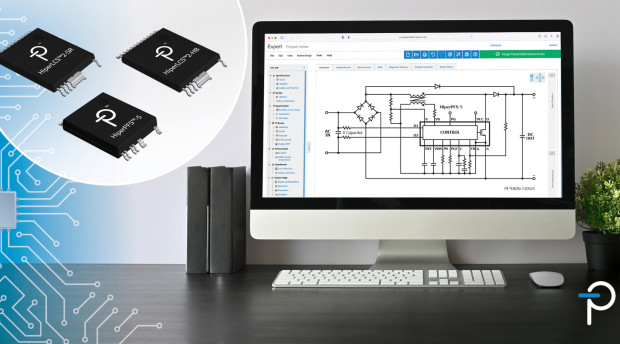

HiperPFS-5 to nowy quasi-rezonansowy kontroler PFC z oferty firmy Power Integrations, zawierający własny tranzystor przełączający PowiGaN o napięciu znamionowym 750 V, zrealizowany na podłożu z azotku galu. Może on znaleźć zastosowanie m.in. w szybkich ładowarkach sieciowych, zasilaczach komputerowych i elektronice użytkowej. Charakteryzuje się znamionową mocą wyjściową 240 W, osiąganą bez konieczności korzystania z radiatora oraz sprawnością sięgającą 98,3%. Pozwala na uzyskanie współczynnika mocy lepszego od 0,98 przy pełnym obciążeniu. W zakresie małych obciążeń funkcja PFE (power-factor-enhancement) kompensuje wpływ pojemności filtra wejściowego, zapewniając dużą wartość PF. Przykładowo, PF wynosi 0,96 przy 20-procentowym obciążeniu. Pobór mocy układu przy zerowym obciążeniu to zaledwie 38 mW.
HiperPFS-5 zapewnia duży współczynnik mocy w zakresie napięcia wejściowego do 305 VAC, natomiast jego dopuszczalne napięcie wejściowe to 460 VAC. Oferuje funkcję automatycznego rozładowania kondensatora wejściowego (CAPZero). Jest zamykany w niskoprofilowej obudowie InSOP-T28F do montażu SMT.
Ceny hurtowe HiperPFS-5 zaczynają się od 2,34 USD przy zamówieniach 10 tys. sztuk. Firma Power Integrations oferuje też zestaw referencyjny (ozn. DER-672) pozwalający na ocenę pracy układu w rzeczywistym systemie zasilania.
