Układ energy harvesting z rozszerzonymi funkcjami zarządzania mocą

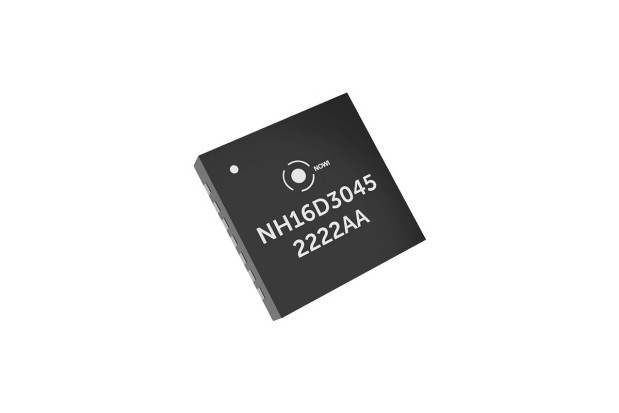

Nowi, holenderska firma specjalizująca się w produkcji układów pozyskiwania energii ze źródeł odnawialnych (energy harvesting), rozszerza rodzinę układów Diatom. Najnowszy model NH16D3045 jest jednym z najmniejszych i najtańszych tego typu układów dostępnych obecnie na rynku, zamykanym w obudowie QFN-28 o powierzchni 4 x 4 mm. Charakteryzuje się szerokim zakresem mocy wejściowej od 10 μW do 30 mW oraz wyjątkowo szybkim konwerterem mocy MPPT, pozwalającym zapewnić bardzo dużą sprawność energetyczną. Konwerter ten charakteryzuje się okresem odświeżania od 0,5 s do 64 s, programowanym przez interfejs I2C oraz czasem ustalania sygnału od 12 do 100 ms.
NH16D3045 nadaje się do współpracy z wieloma rodzajami przetworników, zapewniając ładowanie różnego rodzaju elementów magazynujących energię, np. superkondensatorów lub akumulatorów o napięciu z zakresu do 4,5 V. Nowo wprowadzony tryb cold start umożliwia pracę bez akumulatora, co obniża koszty związane z jego konserwacją. Minimalne napięcie wejściowe i minimalna moc wejściowa w tym trybie wynoszą 280 mV i 15 µW.
NH16D3045 umożliwia zrealizowanie kompletnego obwodu ładowania przy współpracy z dwoma zewnętrznymi kondensatorami na powierzchni jedynie 19,8 mm².
Pozostałe parametry:
- zakres napięcia wejściowego: 280 mV...4,5 V,
- sprawność konwersji: do 95%,
- pobór prądu w stanie spoczynkowym: 450 nA w zależności od konfiguracji,
- pobór prądu w trybie sleep: 300 nA,
- próg zabezpieczenia nadnapięciowego (ładowania): 2,7...4,4 V,
- próg zabezpieczenia podnapięciowego: 2,2...3,7 V.
