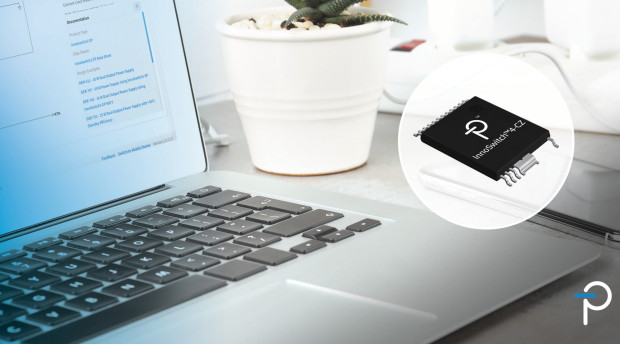

Power Integrations powiększa ofertę wysokonapięciowych kontrolerów ZVS flyback rodziny InnoSwitch4-CZ o nowe wersje, przeznaczone do zastosowań w zasilaczach o mocy wyjściowej do 220 W. W zestawieniu z kontrolerem stopnia wejściowego ClampZero oraz - opcjonalnie - wprowadzonym ostatnio na rynek kontrolerem PFC HiperPFS-5, zrealizowanym w technologii GaN, układy te umożliwiają realizację ładowarek i zasilaczy sieciowych o mocy do 220 W i sprawności sięgającej 95%, zgodnych z wymogami specyfikacji USB PD 3.1.
Nawet przy mocy wyjściowej 220 W, duża sprawność kontrolerów InnoSwitch4-CZ zapewnia bardzo małą emisję ciepła, pozwalając wyeliminować radiatory. Maksymalna częstotliwość przełączania 140 kHz minimalizuje wymiary transformatorów, a duży stopień integracji zmniejsza o połowę liczbę elementów pasywnych, tranzystorów MOSFET i diod.
Kontrolery rodziny InnoSwitch4-CZ pobierają zaledwie 30 mW mocy przy braku obciążenia. Oferują funkcję automatycznego restartu oraz zabezpieczenie podnapięciowe, nadnapięciowe i termiczne. Ich ceny hurtowe zaczynają się od 3,07 USD przy zamówieniach 1000 sztuk (wersja INN4072C-TL). W ofercie Power Integrations jest też dostępny projekt referencyjny 13-watowego zasilacza USB PD (ozn. DER-957).
|
|
85...264 VAC |
230 VAC ±15% |
385 VDC (wejście PFC) |
|
|
InnoSwitch4-CZ |
ClampZero |
Moc wyjściowa (W) |
Moc wyjściowa (W) |
Moc wyjściowa (W) |
|
INN4072C |
CPZ1061M |
50 |
55 |
- |
|
INN4073C |
70 |
75 |
- |
|
|
INN4074C |
CPZ1062M |
85 |
90 |
- |
|
INN4075C |
90 |
100 |
- |
|
|
INN4076C |
CPZ1075M |
115 |
125 |
- |
|
INN4077C |
135 |
145 |
- |
|
|
INN4174C |
CPZ1076M |
- |
- |
170 |
|
INN4175C |
- |
- |
180 |
|
|
INN4176C |
- |
- |
200 |
|
|
INN4177C |
- |
- |
220 |
|
Więcej na: www.power.com
