Samochodowe regulatory LDO Nano Cap do pracy z pojemnością wyjściową rzędu nF

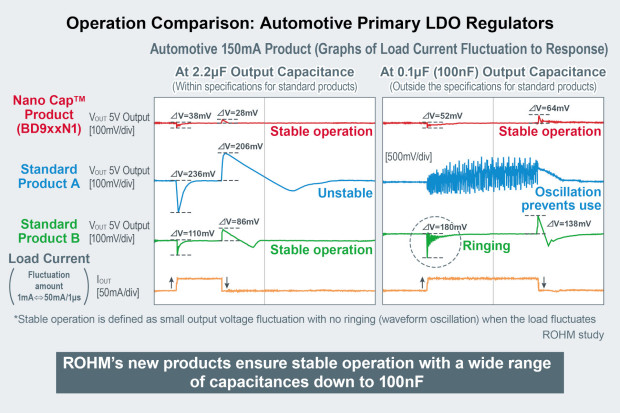

Regulatory LDO rodziny Nano Cap firmy Rohm wyróżniają się możliwością stabilnej pracy z bardzo małą pojemnością wyjściową rzędu 100 nF - nawet 10-krotnie mniejszą niż w przypadku większości odpowiedników. Najnowsza seria BD9xxN1 obejmuje 6 układów (BD950N1G-C, BD933N1G-C, BD900N1G-C, BD950N1WG-C, BD933N1WG-C, BD900N1WG-C), zaprojektowanych do zastosowań w elektronice samochodowej. Są one przystosowane do współpracy bezpośrednio z akumulatorem 12-woltowym. Występują w wariantach o ustalonym fabrycznie napięciu wejściowym 3,3 V i 5 V oraz w wersji regulowanej o zakresie V_OUT od 1,0 do 18 V. Ich dokładność napięcia wyjściowego wynosi ±2%, a maksymalny prąd wyjściowy 150 mA. Pobór prądu w stanie spoczynkowym to typowo 28 µA.

Regulatory serii BD9xxN1 są produkowane w obudowach SSOP5 o wymiarach 2,9 x 2,8 x 1,25 mm. W najbliższym czasie do oferty Rohm mają trafić kolejne wersje o szerszym zakresie napięcia wyjściowego, produkowane w większej liczbie wariantów obudów. Z kolei do końca 2023 roku firma Rohm planuje wprowadzenie do oferty 24 odpowiedników, mogących pracować z prądem wyjściowym do 500 mA.

	BD9xxN1G-C	BD9xxN1WG-C	BD9xxN1EFJ-C	BD9xxN1WEFJ-C
Napięcie wejściowe	3,0...32,0 V
Napięcie wyjściowe	3,0 V, 5,0 V lub regulowane (1,0...18,0 V)
Dokładność napięcia wyjściowego	±2 %
Maks. prąd wyjściowy	150 mA
Pojemność wyjściowa	0,05...470 µF
Prąd spoczynkowy	typ. 28 µA
Tryb shutdown	nie	tak	nie	tak
Zakres temp. pracy (TJ)	od -40 do +150°C
Obudowa	SSOP5 (2,9 x 2,8 x 1,25 mm)		HTSOP-J8 (6,0 x 4,9 x 1,9 mm)

Więcej na: www.rohm.com
