Precyzyjny, energooszczędny wzmacniacz pomiarowy o zakresie napięcia zasilania 2,7...36 V

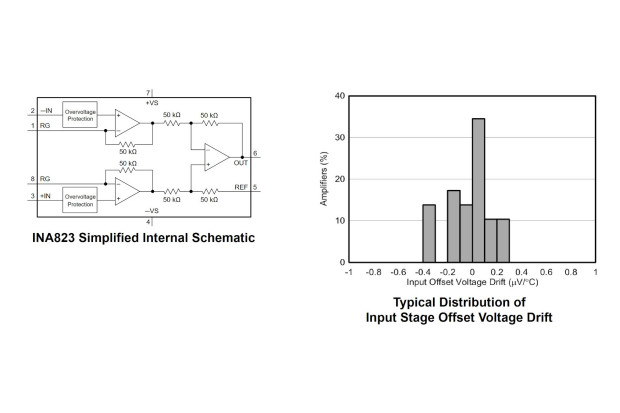

INA823 to wzmacniacz pomiarowy o szerokim zakresie napięcia zasilania od 2,7 do 36 V (±1,35...±18 V w trybie różnicowym) i małym poborze prądu, umożliwiający programowanie wzmocnienia w zakresie od 1 do 10.000 V/V za pomocą pojedynczego zewnętrznego rezystora. Jego stopień wejściowy jest zabezpieczony przed przepięciami do ±60 V.

Układ zapewnia skuteczne tłumienie tętnienia na linii zasilania (100 dB) i skuteczne tłumienie składowej sumacyjnej, wynoszące min. 84 dB dla G=1 i min. 120 dB dla G≥100. Jego zakres napięcia sumacyjnego wynosi już od 150 mV poniżej ujemnej linii zasilania. Zakres zastosowań obejmuje elektronikę medyczną (pompy infuzyjne, mierniki glukozy, ECG) i analizę procesów (pomiar pH, stężenia gazu, wilgotności, przepływu, siły itp). Wzmacniacz jest przystosowany do pracy w szerokim zakresie temperatury otoczenia od -40 do +125°C. Występuje w dwóch wariantach obudów: SOIC-8 i VSSOP-8.

Pozostałe parametry:

• pobór prądu: typ. 180 μA,
• napięcie offsetu: typ. 20 μV, maks. 100 μV,
• wejściowy prąd polaryzacji: maks. 8 nA,
• wejściowe napięcie szumu: 21 nV/√Hz,
• pasmo: 1,9 MHz (G=1), 60 kHz (G=100).
