3-amperowy konwerter DC-DC buck o napięciu wejściowym 3...36 V i dużej gęstości mocy

TLVM13630 to konwerter DC-DC buck o dużej gęstości mocy i szerokim zakresie napięcia wejściowego od 3 do 36 V, mogący znaleźć zastosowanie w aparaturze pomiarowej, automatyce przemysłowej, lotnictwie i aplikacjach wojskowych. Dostarcza on do wyjścia napięcie z zakresu 1...6 V, stabilizowane z dokładnością 1% w całym zakresie temperatury pracy. Pomimo małych wymiarów (6 x 4 x 1,8 mm), może pracować z maksymalnym prądem wyjściowym 3 A.

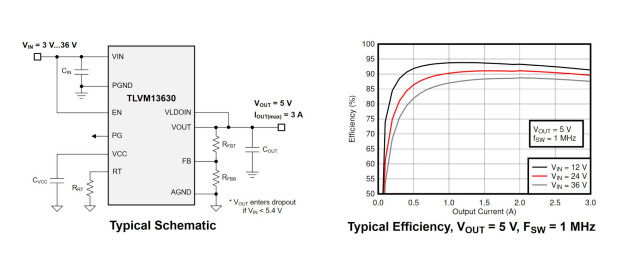

TLVM13630 zawiera wewnętrzny tranzystor MOSFET, ekranowaną cewkę i część wymaganych elementów pasywnych pasywnymi (m.in. kondensatory VCC, bootstrap i wejściowe), dzięki czemu wymaga dołączenia tylko kilku miniaturowych rezystorów i kondensatorów. Cztery duże wyprowadzenia termiczne na spodzie obudowy ułatwiają prowadzenie ścieżek na płytce drukowanej. Pomimo, że układ został zaprojektowany z myślą o ułatwieniu implementacji i zminimalizowaniu wymiarów obudowy, oferuje wiele zaawansowanych cech, zwiększających jego elastyczność i poprawiających parametry pracy. Może pracować z ujemnym napięciem wejściowym, zawiera wyjście Power Good, umożliwiające realizację systemów zasilania z sekwencyjnym włączaniem napięć oraz zawiera precyzyjne wejście Enable z histerezą, umożliwiające realizację zabezpieczenia podnapięciowego. Stała częstotliwość pracy w całym zakresie obciążeń zapewnia szybką odpowiedź impulsową.

Pozostałe cechy:

• sprawność: do 93% (V_IN=12 V, V_OUT=5 V, 1 MHz),
• pobór prądu w stanie spoczynkowym: 0,6 μA,
• napięcie dropout: 0,4 V @ 3 A,
• zakres częstotliwości pracy: od 200 kHz do 2,2 MHz,
• poziom emisji elektromagnetycznej: CISPR 11 i 32 class B,
• zakres temperatury pracy złącza: od -40 do +125°C,
• zabezpieczenie nadprądowe i termiczne (z histerezą).
