Rodzina precyzyjnych źródeł napięciowych o poborze prądu 0,65 µA i dokładności ±0,05%

Precyzyjne źródła napięciowe REF35 firmy Vishay charakteryzują się energooszczędną pracą, małym dryftem i dużą dokładnością początkową. Ich pobór prądu, wynoszący zaledwie 0,65 µA w stanie aktywnym, można dodatkowo obniżyć do 0,1 µA po przełączeniu w tryb standby. Układy te są specyfikowane w zakresie temperatury od -40 do +105°C, przy czym ich całkowity zakres dopuszczalnej temperatury pracy rozciąga się od -55 do +125°C, pozwalając na zastosowania w aplikacjach przemysłowych. Małe wyjściowe napięcie szumu umożliwia współpracę z przetwornikami o rozdzielczości do 16 bitów.

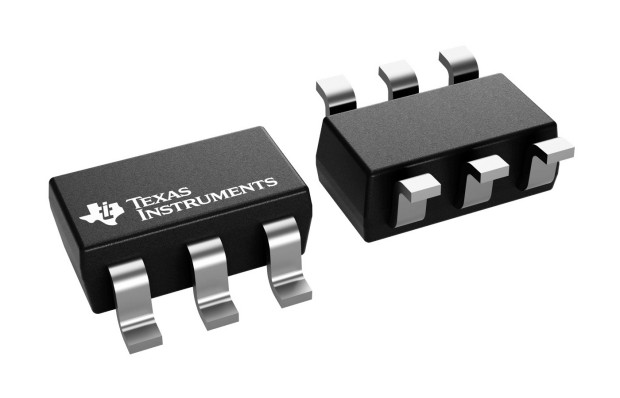

Źródła serii REF35 występują w 11 wersjach o napięciu wyjściowym 1,024, 1,2, 1,25, 1,6, 1,8, 2,048, 2,5, 3,0, 3,3, 4,096 i 5,0 V. Są zamykane w dwóch typach obudów: SOT-23-6 i WCSP-4.

Pozostałe parametry:

• błąd początkowy: maks. ±0,05%,
• współczynnik temperaturowy: maks. 12 ppm/°C w zakresie -40...+105°C,
• szum 1/f: 3,3 ppm (0,1...10 Hz),
• stabilność długoterminowa: 40 ppm @ 1000 godzin,
• wydajność prądowa wyjścia: +10 mA/-5 mA,
• napięcie dropout (V_DO): 250 mV @ 10 mA,
• zakres napięcia wejściowego: od V_REF + V_DO do 6 V.
