Sterownik silników krokowych w miniaturowej obudowie formatu 4 x 4 mm
Toshiba Corporation

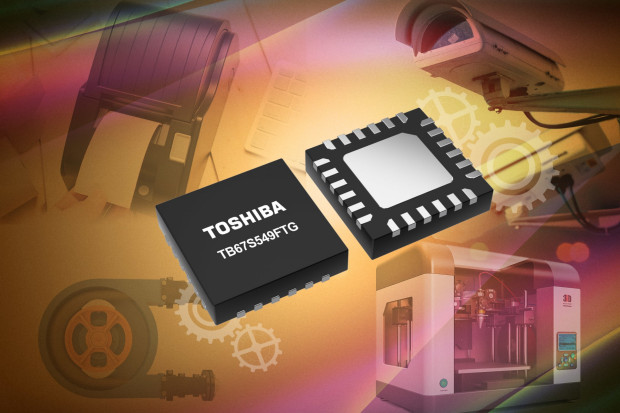

TB67S549FTG to bipolarny, 2-fazowy sterownik silników krokowych do sprzętu biurowego, kamer monitoringu, projektorów itp., zamykany w obudowie QFN24 o powierzchni 4 x 4 mm. Może on pracować z napięciem wyjściowym od 4,5 do 33 V, zapewniając wydajność prądową 1,2 A. Jest sterowany sygnałem PWM i obsługuje tryby Full-, Half-, Quarter-, 1/8-, 1/16- i 1/32-step.
TB67S549FTG charakteryzuje się małą rezystancją przewodzenia wewnętrznych tranzystorów DMOS (typ. 1,2 Ω), co zapewnia dużą sprawność i zmniejsza emisję ciepła. Zawiera zabezpieczenie nadprądowe, podnapięciowe i termiczne. Nie wymaga zewnętrznego rezystora, włączanego szeregowo z obciążeniem; pomiar natężenia prądu jest tu realizowany przez detektor ACDS (Advanced Current Detect System). Dodatkową zaletą jest możliwość przełączenia w tryb uśpienia, w którym pobór prądu jest ograniczany do mniej niż 1 µA.
Toshiba wprowadza równocześnie na rynek płytkę ewaluacyjną Stepper 12 Click do sterownika TB67S549FTG, opracowaną we współpracy z firmą Microe i kompatybilną ze standardem modułów Click.
