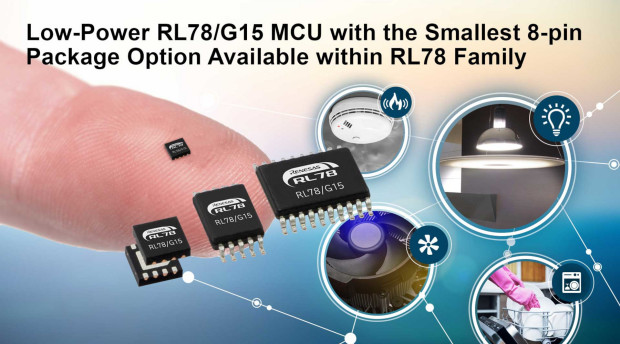

Najmniejszy energooszczędny mikrokontroler rodziny RL78 w 8-pinowej obudowie WDFN

Firma Renesas zaprezentowała najmniejszy obecnie na rynku mikrokontroler rodziny RL78, produkowany w obudowach WDFN, SSOP, LSSOP i HWQFN, w tym w najmniejszej wersji 8-pinowej o powierzchni zaledwie 3 x 3 mm. RL78/G15 to energooszczędny (54 μA/MHz) mikrokontroler ogólnego zastosowania, mogący znaleźć zastosowanie wszędzie tam, gdzie priorytetem są niskie koszty i małe gabaryty. Jego zaletą jest możliwość pracy w szerokim zakresie temperatury otoczenia od -40 do +125°C, co pozwala na zastosowania w pobliżu modułów o dużej emisji ciepła, np. falowników samochodowych.

RL78/G15 zawiera 16-bitową jednostkę obliczeniową taktowaną zegarem 16 MHz, 4 lub 8 KB pamięci Flash na kod programu, 1 KB pamięci Flash na dane i 1 KB pamięci SRAM. Pracuje z napięciem zasilania od 2,4 do 5,5 V. Jego wszystkie piny, poza V_DD/V_SS, mogą być wykorzystane jako linie DIO ogólnego przeznaczenia. Zestaw wbudowanych funkcji obejmuje m.in. 16-bitowy 8-kanałowy timer uniwersalny, watchdog timer, 10-bitowy 11-kanałowy przetwornik A/C z komparatorem i precyzyjny oscylator (±1,0%). Układ obsługuje standardy interfejsów CSI, UART, I²C i multi-master I²C. Poza wspomnianą wersją 8-pinową jest też produkowany w 10-, 16- i 20-pinowych obudowach SSOP, LSSOP i HWQFN.
