Tranzystory GaN FET 150/200 V o bardzo małej rezystancji kanału do przetwornic DC-DC

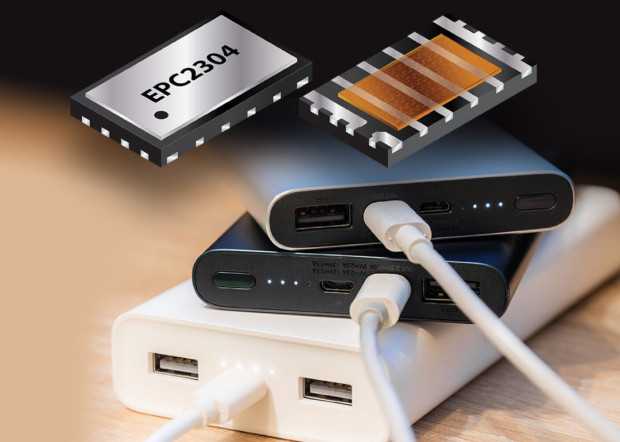

EPC2304 i EPC2305 to odpowiednio 200- i 150-woltowe tranzystory GaN FET o rekordowo małej rezystancji kanału (5 mΩ i 3 mΩ), zaprojektowane do zastosowań w układach konwersji mocy: przetwornicach DC-DC, zasilaczach impulsowych, ładowarkach i układach napędowych. Oba są zamykane w miniaturowych obudowach SMD o powierzchni 5 x 3 mm. W porównaniu z alternatywnymi krzemowymi tranzystorami MOSFET, charakteryzują się 15-krotnie mniejszą powierzchnią. Wykazują najmniejszą rezystancję RDS(on) spośród dostępnych obecnie na rynku 150- i 200-woltowych tranzystorów FET. Ponadto, ich ładunki QG, QGD, QOSS są trzykrotnie mniejsze niż w krzemowych tranzystorach MOSFET, a ładunek QRR jest zerowy. Oznacza to nawet 6-krotnie mniejsze straty w aplikacjach impulsowych pracujących w trybach hard switching i soft switching. Dodatkową zaletą są mniejsze oscylacje przy przełączaniu.
W układach sterowania silników BLDC, nowe tranzystory pozwalają uzyskać czas martwy poniżej 20 ns i mogą pracować z dużą częstotliwością taktowania, co oznacza mniejsze szumy, mniejsze wymiary obwodu, pozwalające na zintegrowanie go wewnątrz silnika, zmniejszenie wymiarów filtra wejściowego, wyeliminowanie kondensatorów elektrolitycznych oraz zwiększenie o ponad 8% sprawności energetycznej, wynikające z ograniczenia zniekształceń i wibracji. Cechy te czynią je idealnymi do zastosowań w wózkach widłowych, e-skuterach, robotach i elektronarzędziach.
EPC2304 i EPC2305 są kompatybilne pod względem rozkładu wyprowadzeń z wprowadzonymi wcześniej na rynek odpowiednikami EPC2302 (100 V, 1,8 mΩ), EPC2306 (100 V, 3,8 mΩ) i EPC2308 (150 V, 4,9 mΩ), co zapewnia maksymalną elastyczność projektową.
Ceny hurtowe EPC2304 i EPC2304 wynoszą odpowiednio 5,25 USD i 4,95 USD przy zamówieniach 1000 sztuk. W ofercie firmy EPC są też dostępne płytki ewaluacyjne (ozn. EPC90140 i EPC90143) w cenie 200 USD, zawierające tranzystory EPC2304 i EPC2304 w układach półmostkowych wraz z kompletem optymalnie dobranych podzespołów pasywnych. Pozwalają one przetestować właściwości obu tranzystorów w aplikacjach impulsowych.
