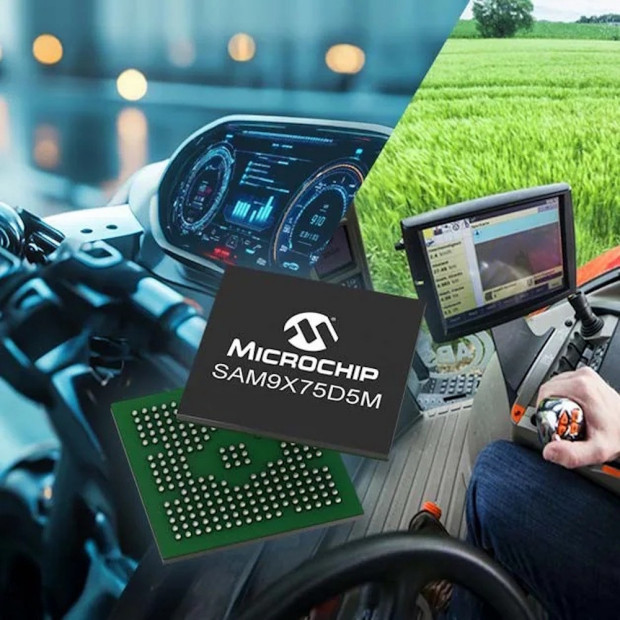

Mikrokontroler SAM9X75D5M został zaprojektowany z myślą o systemach pojazdowych, w których kluczowe znaczenie mają: niezawodność działania, wysoki poziom integracji i niewrażliwość na trudne warunki pracy. W jednej obudowie zintegrowano: rdzeń ARM926EJ-S taktowany z maksymalną częstotliwością 800 MHz, pamięć DDR2 o pojemności 512 MB oraz pamięć NAND Flash, której pojemność również wynosi tyle, ile wspomniano. Takie rozwiązanie eliminuje konieczność stosowania zewnętrznych magistral pamięci, co w rezultacie upraszcza projektowanie aplikacji oraz zmniejsza liczbę wymaganych podzespołów.
Bez wątpienia podzespół obsługuje szeroką gamy wyświetlaczy (w tym LCD), umożliwiając prezentację na nich obrazów w rozdzielczości do XGA (1024×768 px) włącznie. W obszarze komunikacji układ zapewnia wsparcie dla magistral szeroko stosowanych w motoryzacji, takich jak: CAN lub Ethernet 10/100 Mb/s. Interfejs Ethernet integruje funkcje warstwy fizycznej i łącza danych, co zdecydowanie ułatwia wdrażanie systemów komunikacji i diagnostyki, zgodnie z wymogami branży. Dodatkowo układ wyposażono w typowe interfejsy szeregowe, czyli: UART, SPI oraz I²C przeznaczone do bezpośredniej współpracy m.in. z czujnikami, przetwornikami analogowo-cyfrowymi (ADC) i elementami wykonawczymi.
Istotnym elementem podzespołu jest także system zarządzania energią, który obejmuje wbudowane stabilizatory napięcia oraz mechanizmy nadzoru jakości zasilania. Szczególnie ważną rolę odgrywa obwód detekcji spadków napięcia, który zwiększa niezawodność pracy w niestabilnych warunkach zasilania, znamiennych dla środowiska motoryzacyjnego.
SAM9X75D5M przystosowany jest do pracy w zakresie temperatury: od −40 do 105°C, spełniając restrykcyjne wymagania sektora motoryzacji. Konstrukcja mikrokontrolera została zoptymalizowana pod kątem wibracji, co przekłada się na stabilne działanie podzespołu nawet mimo wymagających warunków eksploatacji.
Dzięki bogatym możliwościom, mikrokontroler może współpracować zarówno z systemami czasu rzeczywistego (RTOS), jak i z systemami Linux Embedded. Pozwala to realizować wiele funkcji w oparciu o SAM9X75D5M -
od sterowania, po wizualizację, przy zachowaniu wydajności oraz niezawodności wymaganych w nowoczesnych rozwiązaniach, w tym w systemach sterowania najnowszej generacji.
Więcej na: www.microchip.com
