1200-woltowe sterowniki bramek tranzystorów SiC MOSFET i IGBT

Infineon dodaje do rodziny sterowników EiceDRIVER dwa nowe układy, przeznaczone do współpracy z tranzystorami SiC MOSFET i IGBT w aplikacjach napędowych o napięciu roboczym do 1200 V. Pozwalają one skrócić listę podzespołów i uprościć układ sterowania w instalacjach HVAC, pompach ciepła, serwonapędach, falownikach przemysłowych, pompach i wentylatorach o mocy do 10 kW.

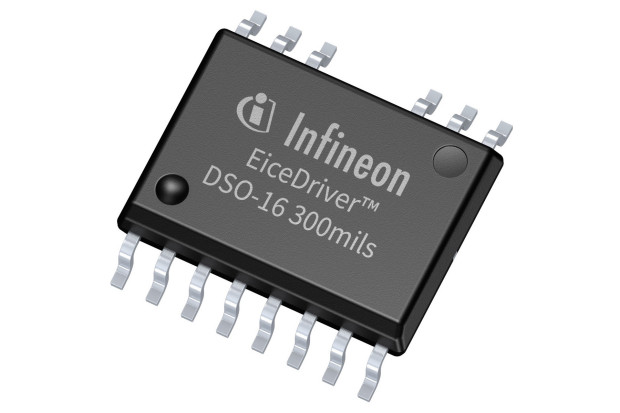

2ED132xS12M, zamykany w obudowie DSO-16 300 mil, charakteryzuje się wydajnością prądową +2,3 A/-4,6 A. 2ED132xS12P jest zamykany w obudowie DSO-20 300 mil i zapewnia wydajność +2,3 A/-2,3 A. Oba układy zawierają niskorezystancyjną (30 Ω) diodę bootstrap, wejście Enable, wyjście sygnalizacji błędu (RFE) oraz szybki i precyzyjny (±5%) układ zabezpieczenia nadprądowego. Wariant 2ED132xS12M został dodatkowo wyposażony w aktywny układ Millera (AMC) i zabezpieczenie zwarciowe (SCC).

W najbliższym czasie w ofercie Infineon ma się też pojawić płytka ewaluacyjna.



Obudowa

Wydajność prądowa

Zabezpieczenia

Zabezpieczenie cross-conduction

Czas martwy

Typ. tON/tOFF

2ED1324S12P

PG-DSO-20-U03

+2,3 A/-2,3 A

OCP, AMC,

SCC, RFE

tak

380 ns

500 ns

2ED1323S12P

PG-DSO-20-U03

+2,3 A/-2,3 A

nie

-

350 ns

2ED1322S12M

PG-DSO-16-U02

+2,3 A/-4,6 A

OCP, RFE

tak

380 ns

500 ns

2ED1321S12M

PG-DSO-16-U02

+2,3 A/-4,6 A

nie

-

350 ns
