Kontroler 50-watowego nadajnika ładowania bezprzewodowego zgodny z Qi v1.3.x EPP i BPP

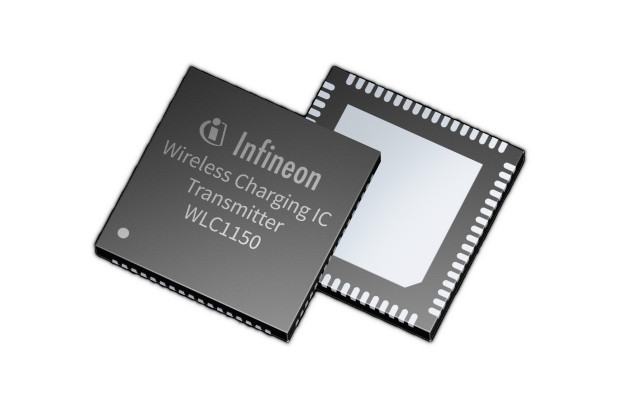

WLC1150 to kontroler 50-watowego nadajnika do systemów ładowania bezprzewodowego, zgodny ze specyfikacjami WPC Qi v1.3.x EPP (extended power profile), BPP (basic power profile) i PPDE (proprietary power delivery extension). Może współpracować z portem USB PD lub z zasilaczem sieciowym, bez konieczności stosowania zewnętrznego konwertera DC-DC. Pracą układu steruje 32-bitowy mikrokontroler ARM Cortex-M0 z wbudowaną pamięcią (128 KB Flash, 16 KB RAM + 32 KB ROM), przetwornikiem A/C, kontrolerem PWM i zestawem timerów.
WLC1150 charakteryzuje się dużą sprawnością energetyczną i małym poziomem generowanych zaburzeń EMI. Zawiera sterowniki bramek tranzystorów wyjściowych, kontroler DC-DC buck do sterowania zewnętrznym wentylatorem, funkcję wykrywania obiektów obcych (FOD) oraz zestaw zabezpieczeń (nadnapięciowe, nadprądowe i termiczne). Jest układem o dużym stopniu integracji, wymagającym niewielu komponentów współpracujących. Ze względu na dużą moc wyjściową, może znaleźć wiele zastosowań, w tym również przemysłowych. Przykładem mogą być elektronarzędzia, stacje dokujące, ładowarki smartfonów z obsługą trybu Qi EPP, a także robotyka i drony.
Oprogramowanie układowe oferuje wiele konfigurowalnych opcji, umożliwiających konfigurowanie parametrów pracy, w tym funkcji wykrywania obiektów obcych (FOD), monitorowania, zabezpieczeń itp. Ułatwia to graficzny interfejs użytkownika, eliminujący potrzebę debugowania kodu i usprawniający proces konfiguracji.
Pozostałe cechy:
- zakres napięcia wejściowego od 4,5 do 24 V,
- porty komunikacyjne I2C i UART,
- zakres temperatury otoczenia od -40 do +105°C,
- obsługa protokołów QC 2.0/3.0, AFC i Apple Charging,
- kontrola za pomocą częstotliwości, napięcia lub współczynnika wypełnienia,
- obudowa VQFN-68 (8,0 x 8,0 mm).
